Štandardné lineárne posuvné ložisko série LM je vysoko výkonná zložka lineárneho pohybu, ktorý sa bežne používa v rôznych mechanických a automatizačných zariadeniach. Táto séria ložísk je vyrobená z vysoko kvalitnej ocele a má vynikajúci odpor opotrebovania a odolnosť proti korózii a vydrží vysoké zaťaženie a rýchlosti. Jeho konštrukčná konštrukcia uľahčuje inštaláciu a je kompatibilná s rôznymi systémami vodiacich železníc, aby sa zabezpečila plynulosť a presnosť lineárneho pohybu. Vnútorné a vonkajšie krúžky ložísk série LM sú presné opracované a zhodné s vysoko kvalitnými guľami, aby sa znížilo trenie a zlepšili prevádzkovú účinnosť. Táto séria ložísk má navyše dobrú teplotnú prispôsobivosť a schopnosti proti znečisťovaniu a je vhodná na prácu v drsnom prostredí. Sú ideálnymi voľbami pre priemyselnú automatizáciu, roboty, CNC strojové náradie a ďalšie polia. Prostredníctvom primeranej údržby a údržby je možné značne rozšíriť životnosť servisných ložísk sérií LM, čím sa zabezpečí stabilná prevádzka zariadenia.
Ten LM Series Automatická prevodovka Štandardné lineárne ložisko gule je skonštruovaný pre hladký, presný lineárny pohyb v náročných priemyselných aplikáciách. Ako kritický komponent v automatizovaných systémoch prináša naše lineárne ložiská výnimočný výkon s minimálnym trením.
| Parameter | Špecifikácia |
|---|---|
| Materiál | Oceľ na ložisko s vysokým obsahom uhlíka |
| Zaťaženie | Dynamic: 1,96kn, statické: 3,92 kNk |
| Prevádzková teplota | -20 ° C až 120 ° C |
| Presnosť | P0, P6, P5 |
| Štandardné veľkosti | LM6UU do LM50UU |
| Tuleň | Dvojhrievané alebo gumové utesnené možnosti |
Náš Lm série lineárne guľôčkové ložiská sa široko používajú v:
V porovnaní s konvenčnými lineárnymi ložiskami, Štandard automatickej prevodovky LM série ponuky:
Ten Lineárne pohybové ložiská série LM sú kompatibilné so štandardným trhačom a môžu nahradiť väčšinu lineárnych ložiskových jednotiek OEM. Naše ložiská funkcie:
K dispozícii v štandardných veľkostiach od LM6UU do LM50UU. Vlastné konfigurácie dostupné pre špecializované aplikácie v automatické prenosové systémy a priemyselná automatizácia.
Parametre produktu

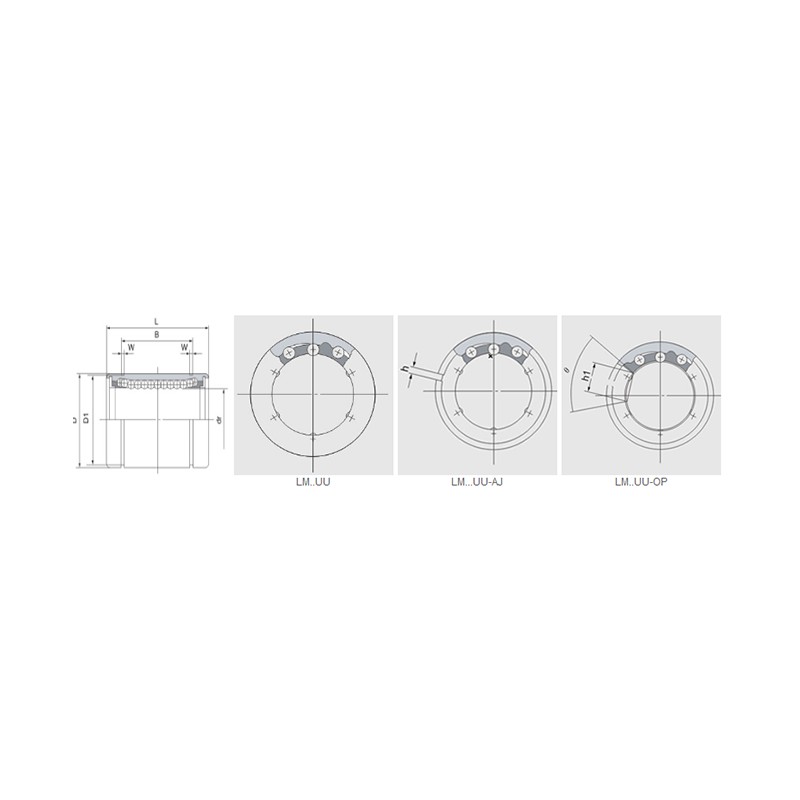

| Zádrinkh na živicu | Priemer nominálneho hriadeľa | dr | Hlavné rozmery a tolerancia | Excentricita | Radiálna vôľa (max) | Základné hodnotenie zaťaženia (KN) | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lm ... uu | Obvod lopty | Váha (kg) | Lm ... uu-aj | Obvod lopty | Váha | LM ... uu-op | Obvod lopty | Váha (kg) | mm | mm | Tolerancia | Tolerancia | D mm | Tolerancia (μm) | L mm | Tolerancia (μm) | B mm | Tolerancia (μm) | W (mm) | D1 (mm) | H (mm) | H1 (mm) | θ | Presnosť | Vysoký | Dynamika | Statický | |
| LM3 | 4 | 1.35 | - | - | - | - | - | - | 3 | 3 | 0/-5 | 0/-8 | 7 | 0/-9 | 10 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 69 | 105 |
| LM4 | 4 | 1.9 | - | - | - | - | - | - | 4 | 4 | 0/-5 | 0/-8 | 8 | 0/-9 | 12 | 0/-120 | - | - | - | - | - | - | - | 4 | 8 | -3 | 88 | 127 |
| Lm5uu | 4 | 4 | - | - | - | - | - | - | 5 | 5 | 0/-5 | 0/-8 | 10 | 0/-9 | 15 | 0/-120 | 10.2 | 0/-200 | 1.1 | 9.6 | - | - | - | 4 | 8 | -3 | 167 | 206 |
| Lm6uu | 4 | 7.6 | LM6UU-AJ | 4 | 7.5 | - | - | - | 6 | 6 | 0/-6 | 0/-9 | 12 | 0/-11 | 19 | 0/-200 | 13.5 | 0/-200 | 1.1 | 11.5 | 1 | - | - | 8 | 12 | -3 | 206 | 265 |
| Lm8suu | 4 | 10.4 | LM8SUU-AJ | 4 | 10 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 17 | 0/-200 | 11.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 176 | 216 |
| Lm8uu | 4 | 15 | LM8UU-AJ | 4 | 14.7 | - | - | - | 8 | 8 | 0/-6 | 0/-9 | 15 | 0/-11 | 24 | 0/-200 | 17.5 | 0/-200 | 1.1 | 14.3 | 1 | - | - | 8 | 12 | -3 | 274 | 392 |
| LM10UU | 4 | 29.5 | LM10UU-AJ | 4 | 29 | Lm10uu-op | 3 | 23 | 10 | 10 | 0/-6 | 0/-9 | 19 | 0/-13 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80 ° | 8 | 12 | -4 | 372 | 549 |
| LM12UU | 4 | 31.5 | LM12UU-AJ | 4 | 31 | Lm12uu-op | 3 | 25 | 12 | 12 | 0/-6 | 0/-9 | 21 | 0/-13 | 30 | 0/-200 | 23 | 0/-200 | 1.3 | 20 | 1.5 | 8 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM13UU | 4 | 43 | LM13UU-AJ | 4 | 42 | Lm13uu-op | 3 | 34 | 13 | 13 | 0/-6 | 0/-9 | 23 | 0/-13 | 32 | 0/-200 | 23 | 0/-200 | 1.3 | 22 | 1.5 | 9 | 80 ° | 8 | 12 | -4 | 510 | 784 |
| LM16UU | 5 | 69 | LM16UU-AJ | 5 | 68 | Lm16uu-op | 4 | 52 | 16 | 16 | 0/-6 | 0/-9 | 28 | 0/-13 | 37 | 0/-200 | 26.5 | 0/-200 | 1.6 | 27 | 1.5 | 11 | 80 ° | 8 | 12 | -6 | 774 | 1180 |
| LM20UU | 5 | 87 | LM20UU-AJ | 5 | 85 | Lm20uu-op | 4 | 69 | 20 | 20 | 0/-7 | 0/-10 | 32 | 0/-16 | 42 | 0/-200 | 30.5 | 0/-200 | 1.6 | 30.5 | 1.5 | 11 | 60 ° | 10 | 15 | -6 | 882 | 1370 |
| LM25UU | 6 | 220 | LM25UU-AJ | 6 | 216 | Lm25uu-op | 5 | 188 | 25 | 25 | 0/-7 | 0/-10 | 40 | 0/-16 | 59 | 0/-300 | 41 | 0/-300 | 1.85 | 38 | 2 | 12 | 50 ° | 10 | 15 | -6 | 980 | 1570 |
| Lm30uu | 6 | 250 | LM30UU-AJ | 6 | 245 | Lm30uu-op | 5 | 210 | 30 | 30 | 0/-7 | 0/-10 | 45 | 0/-16 | 64 | 0/-300 | 44.5 | 0/-300 | 1.85 | 43 | 2.5 | 15 | 50 ° | 10 | 15 | -8 | 1570 | 2740 |
| Lm35uu | 6 | 390 | LM35UU-AJ | 6 | 384 | Lm35uu-op | 5 | 335 | 35 | 35 | 0/-8 | 0/-12 | 52 | 0/-19 | 70 | 0/-300 | 49.5 | 0/-300 | 2.1 | 49 | 2.5 | 17 | 50 ° | 12 | 20 | -8 | 1670 | 3140 |
| LM40UU | 6 | 585 | LM40UU-AJ | 6 | 579 | Lm40uu-op | 5 | 500 | 40 | 40 | 0/-8 | 0/-12 | 60 | 0/-19 | 80 | 0/-300 | 60.5 | 0/-300 | 2.1 | 57 | 3 | 20 | 50 ° | 12 | 20 | -10 | 2160 | 420 |
| LM50UU | 6 | 1580 | LM50UU-AJ | 6 | 1560 | Lm50uu-op | 5 | 1340 | 50 | 50 | 0/-8 | 0/-12 | 80 | 0/-19 | 100 | 0/-300 | 74 | 0/-300 | 2.6 | 76.5 | 3 | 25 | 50 ° | 12 | 20 | -13 | 3820 | 7940 |
| LM60UU | 6 | 1860 | LM60UU-AJ | 6 | 1820 | Lm60uu-op | 5 | 1610 | 60 | 60 | 0/-9 | 0/-15 | 90 | 0/-22 | 110 | 0/-300 | 85 | 0/-300 | 3.15 | 86.5 | 3 | 30 | 50 ° | 17 | 25 | -13 | 4700 | 100 |
| LM80UU | 6 | 4420 | LM80UU-AJ | 6 | 4300 | Lm80uu-op | 5 | 3650 | 80 | 80 | 0/-9 | 0/-15 | 120 | 0/-22 | 140 | 0/-400 | 105.5 | 0/-400 | 4.15 | 116 | 3 | 40 | 50 ° | 17 | 25 | -20 | 7350 | 160 |
| LM100UU | 6 | 8600 | LM100UU-AJ | 6 | 8540 | LM100UU-OP | 5 | 7200 | 100 | 100 | 0/-10 | 0/-20 | 150 | 0/-25 | 175 | 0/-400 | 125.5 | 0/-400 | 4.15 | 145 | 3 | 50 | 50 ° | 20 | 30 | -20 | 14100 | 34800 |
| LM120UU | 8 | 15000 | LM120UU-AJ | 8 | 14900 | LM120UU-op | 6 | 11600 | 120 | 120 | 0/-10 | 0/-20 | 180 | 0/-25 | 200 | 0/-400 | 158.6 | 0/-400 | 4.15 | 175 | 3 | 85 | 80 ° | 20 | 30 | -25 | 16400 | 400 |
| LM150UU | 8 | 20250 | LM150UU-AJ | 8 | 20150 | LM150UU-OP | 6 | 15700 | 150 | - | -13 | 0/-25 | 210 | -29 | 240 | 0/-400 | 170.6 | 0/-400 | 5.15 | 204 | 3 | 105 | 80 ° | 25 | 40 | -25 | 21100 | 54300 |
