FR séria

Typ	Typ kolesa	Rozmery (mm)																		Zaťaženie (kN)
Typ	Typ kolesa	A	B	C	D	e	F	G	H	L	D1	D2	D3	D4	D5	d	d1	Dp	R	Cw	Krava
Vložka	FR10	22.62	10.5	10	1	1	2	7	15.4	30	6.4	15	20.8	11	42	9	2.6	3	200	4.9	5.3
-	Fr10z	22.62	10.5	10	1	0	2	7	15.4	30	6.4	15	20.8	11	42	9	2.6	3	200	4.9	5.3
Zábradlia	FR15	29.65	12	12	1	1	2	9	18.5	35	8.4	15	23.8	14	53	14	2.6	3	250	7.2	6.8
-	Fr15z	29.65	12	12	1	0	2	9	18.5	35	8.4	15	23.8	14	53	14	2.6	3	250	7.2	6.8
-	FR20	36.2	16	15	1	1	3	11	22.5	46	10.5	20	22.7	18	63	20	2.6	3	300	10.2	9.5
-	Fr20z	36.2	16	15	1	0	3	11	22.5	46	10.5	20	22.7	18	63	20	2.6	3	300	10.2	9.5
Vodca	FR22	39.4	16	15	1	2	3	11	27.5	46	10.5	20	33	18	70	20	2.6	3	300	24.6	16.2
-	Fr22z	39.4	16	15	1	0	3	11	27.5	46	10.5	20	33	18	70	20	2.6	3	300	24.6	16.2
Koleso	FR25	43.42	20.5	20	1	1	3.5	13	27.5	60	13	25	35.6	20	77	24	4.1	4.5	360	16.3	15
-	Fr25z	43.42	20.5	20	1	0	3.5	13	27.5	60	13	25	35.6	20	77	24	4.1	4.5	360	16.3	15
-	FR35	61.25	30	25	1	1	7.5	18	42	84	17	40	56.9	30		35	4.1	4.5	500	28.4	32
-	Fr35z	61.25	30	25	1	0	7.5	18	42	84	17	40	56.9	30		35	4.1	4.5	500	28.4	32
-	LR10	-	10.5	10	1	1	2	7	15.4	30	6.4	15	20.8	11	47	-	2.6	3	500	4.9	5.3
-	LR10Z	-	10.5	10	1	0	2	7	15.4	30	6.4	15	20.8	11	47	-	2.6	3	500	4.9	5.3
Koleso	LR15	-	12	12	1	1	2	9	18.5	35	8.4	15	23.8	14	47	-	2.6	3	500	7.2	6.8
-	LR15Z	-	12	12	1	0	2	9	18.5	35	8.4	15	23.8	14	47	-	2.6	3	500	7.2	6.8
-	LR20	-	16	15	1	1	3	11	22.5	46	10.5	20	22.7	18	72	-	2.6	3	500	10.2	9.5
-	LR20Z	-	16	15	1	0	3	11	22.5	46	10.5	20	22.7	18	72	-	2.6	3	500	10.2	9.5
-	LR25	-	20.5	20	1	1	3.5	13	27.5	60	13	25	35.6	20	85	-	4.1	4.5	500	16.3	15
-	LR25Z	-	20.5	20	1	0	3.5	13	27.5	60	13	25	35.6	20	85	-	4.1	4.5	500	16.3	15
-	LR35	-	30	25	1	1	7.5	18	42	84	17	40	56.9	30		-	4.1	4.5	500	28.4	32
-	LR35Z	-	30	25	1	0	7.5	18	42	84	17	40	56.9	30		-	4.1	4.5	500	28.4	32

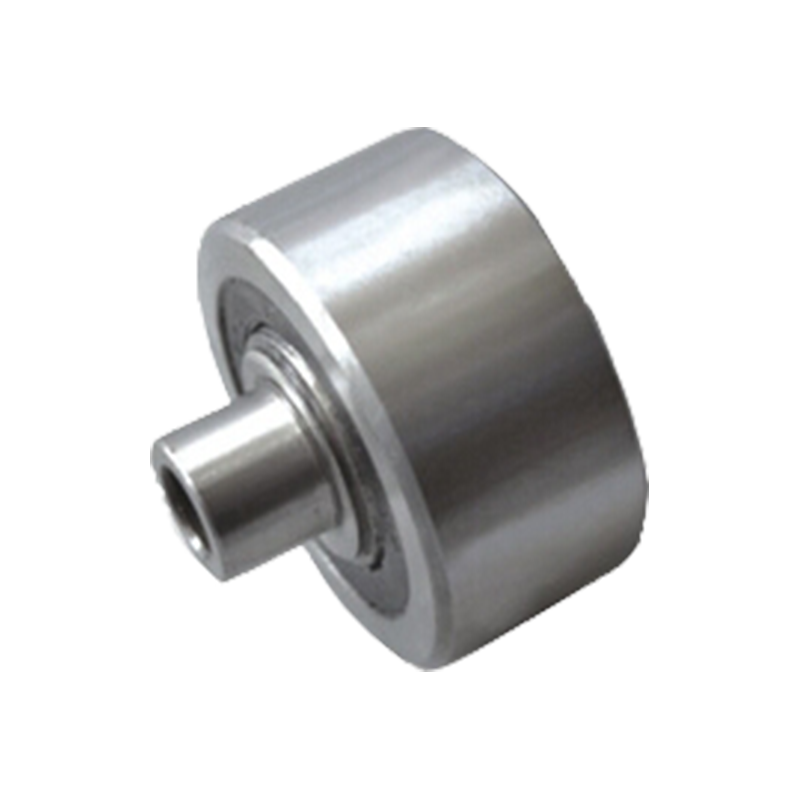

FR séria

Orbitálne ložiská v sérii FR sú vysoko výkonné mechanické komponenty, ktoré sa široko používajú v rôznych priemyselných zariadeniach, najmä v systémoch a automatizačných zariadeniach. Tento druh lo...

Parametre produktu

×

Ge ... (e) es-2rs

Pošlite dotaz

Označenie		Rozmery (mm)							· ≈	Hodnotenie záťaže (KN)		Váha (kg)
Typ 1	Typ 2	d	D	B	C	dk	r1s min	r2s min	· ≈	C	Co	Váha (kg)
Ge6e	-	6	14	6	4	10	0.3	0.3	13	3.4	17	0.004
Ge8e	-	8	16	8	5	13	0.3	0.3	15	5.5	27.5	0.007
Ge10e	-	10	19	9	6	16	0.3	0.3	12	8.15	40.5	0.011
GE12E	-	12	22	10	7	18	0.3	0.3	11	10.8	54	0.016
GB15es	-	15	26	12	9	22	0.3	0.3	8	17	85	0.025
Ge17es	-	17	30	14	10	25	0.3	0.3	10	21.2	106	0.041
GE20es	Ge20es-2rs	20	35	16	12	29	0.6	0.3	9	30	146	0.061
Ge25es	Ge25es-2rs	25	42	20	16	35.5	0.6	0.6	7	48	240	0.11
GE30es	GE30ES-2RS	30	47	22	18	40.7	0.6	0.6	6	62	310	0.14
GE35ES	Ge35es-2rs	35	55	25	20	47	0.6	1	6	80	400	0.22
Ge40es	Ge40es-2rs	40	62	28	22	53	0.6	1	7	100	500	0.3
GE45ES	Ge45es-2rs	45	68	32	25	60	0.6	1	7	127	640	0.4
GE50es	GE50ES-2RS	50	75	35	28	66	0.6	1	6	156	780	0.54
Ge60es	GE60ES-2RS	60	90	44	36	80	1	1	6	245	1220	1
Ge70es	Ge70es-2rs	70	105	49	40	92	1	1	6	315	1560	1.5
GB80BS	Ge80es-2rs	80	120	55	45	105	1	1	6	400	2000	2.2
Ge90es	Ge90es-2rs	90	130	60	50	115	1	1	5	490	2450	2.7
GE100ES	GE100ES-2RS	100	150	70	55	130	1	1	7	610	3050	4.3
GE110es	GE110ES-2RS	110	160	70	55	140	1	1	6	655	3250	4.7
GE120es	GE120ES-2RS	120	180	85	70	160	1	1	6	950	4750	8
Ge140es	GE140ES-2RS	140	210	90	70	180	1	1	7	1080	5400	11

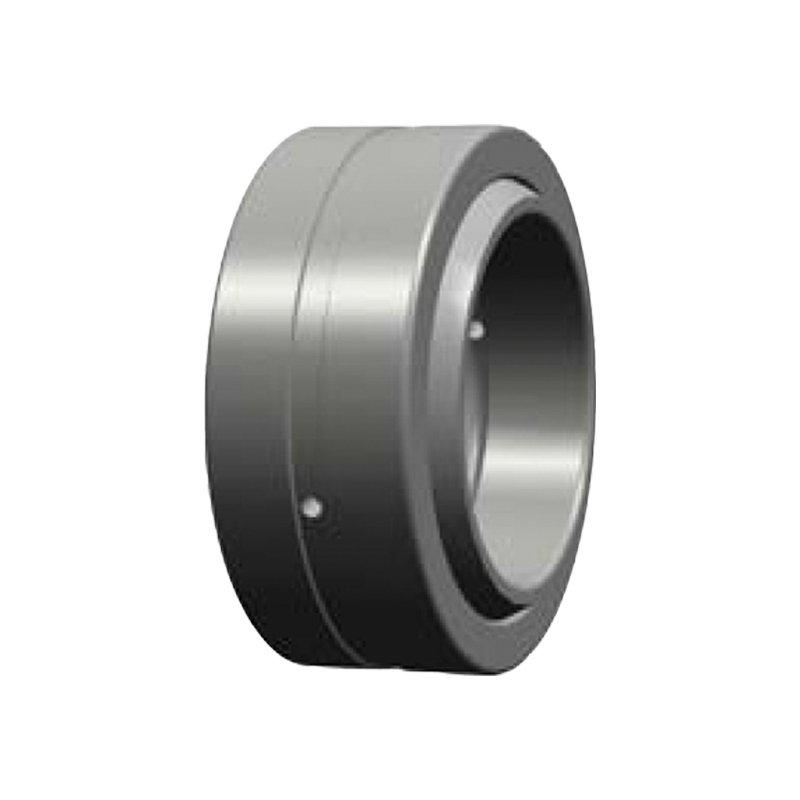

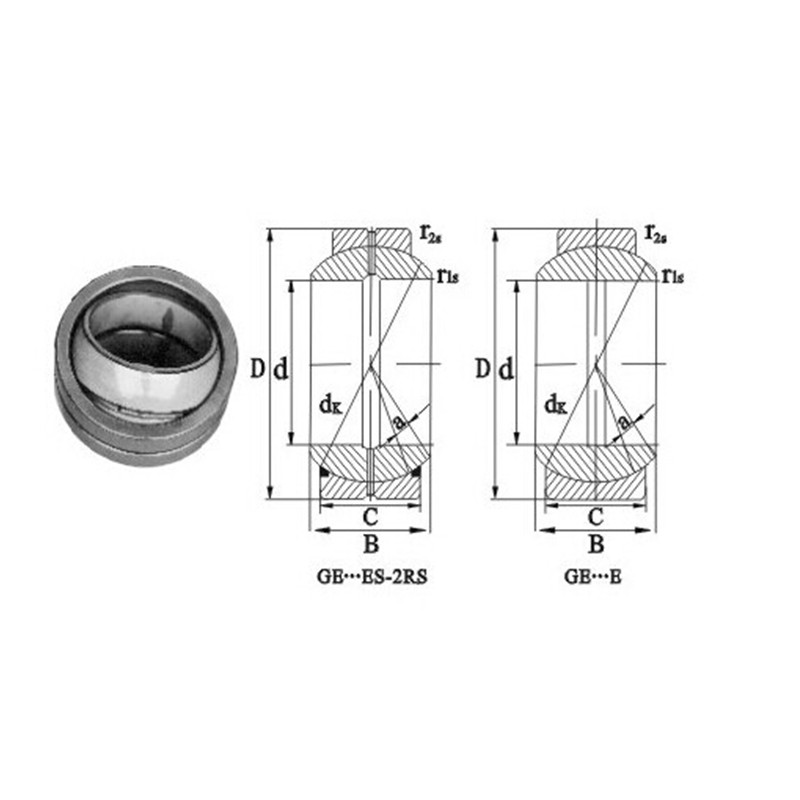

Ge ... (e) es-2rs

GE ... (E) ES-2RS Sférické obyčajné ložiská sú vysoko výkonné valcovacie ložiská navrhnuté tak, aby odolali vyššiemu zaťaženiu a poskytovali vynikajúcu flexibilitu pohybu. Medzi jeho štrukturálne v...

Parametre produktu

×

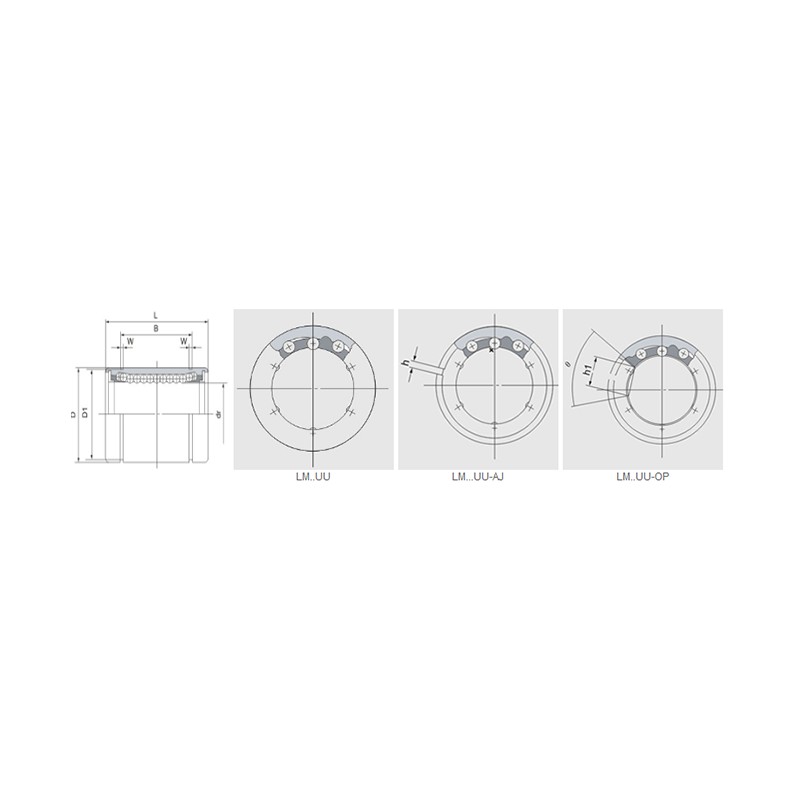

LMB ... UU..op Series

Pošlite dotaz

Zádrinkh na živicu									Priemer nominálneho hriadeľa		dr						Hlavné rozmery a tolerancia														Excentricita		Radiálna vôľa (max)	Základné hodnotenie zaťaženia (KN)
LMB ... uu	Obvod lopty	Váha (kg)	LMB ... uu-aj	Obvod lopty	Váha	LMB ... uu-op	Obvod lopty	Váha (kg)	Palec	mm	Palec	mm	Presnosť (palec)	Presnosť (μm)	Vysoký (palec)	Vysoký (μm)	D (palec/mm)	D tolerancia （palec）	D tolerancia （(μm）	L (palec/mm)	L tolerancia (palec)	L tolerancia (μm)	B (palec/mm)	B tolerancia (palec)	B tolerancia (μm)	W (palec/mm)	D1 (palec/mm)	H (palec/mm)	H1 (palec/mm)	θ	Presnosť	Vysoký	Radiálna vôľa (max)	Dynamika	Statický
Lmb4	4	8	LMB4-AJ	4	7.5	-	-	-	1/4	6.35	0.25	6.35	0/-. 00025	0/-6	0/-. 00040	0/-9	0,5000/12,700	0/-. 00045	0/-11	0,7500/19.050	0/-. 008	0/-200	.5110/12,98	0/-. 008	0/-200	0,390/0,992	.4687/11,906	0,04/1	-	-	.0003/8	.0005/12	-0001/-3	206	265
Lmb6uu	4	14	LMB6UU-AJ	4	13.5	-	-	-	3/8	9.525	0.375	9.525	0/-. 00025	0/-6	0/-. 00040	0/-9	.6250/15,875	0/-. 00050	0/-13	0,8750/22,225	0/-. 008	0/-200	.6358/16.15	0/-. 008	0/-200	0,390/0,992	5880/14,935	0,04/1	-	-	.0003/8	.0005/12	-0001/-3	225	314
Lmb8uu	4	37	LMB8UU-AJ	4	36.5	Lmb8uu-op	3	28	1/2	12.7	0.5	12.7	0/-. 00025	0/-6	0/-. 00040	0/-9	0,8750/22,225	0/-. 00050	0/-13	1,2500/31,750	0/-. 008	0/-200	0,9625/24.46	0/-. 008	0/-200	0,0459/1,168	8209/20,853	0,06/1,5	0,34/7,9375	80 °	.0003/8	.0005/12	-0001/-3	510	784
LMB10UU	4	76	LMB10UU-AJ	4	74	Lmb10uu-op	3	57	5/8	15.875	0.625	15.875	0/-. 00025	0/-6	0/-. 00040	0/-9	1,1250/28,575	0/-. 00050	0/-13	1,5000/38.100	0/-. 008	0/-200	1,1039/28.04	0/-. 008	0/-200	0,0559/1,422	1,0590/26,899	0,06/1,5	0,375/9,525	80 °	.0003/8	.0005/12	-0001/ah15-4	774	1180
LMB12UU	5	95	LMB12UU-AJ	5	93	Lmb12uu-op	4	76	3/4	19.05	0.75	19.05	0/-. 00030	0/-7	0/-. 00040	0/-10	31,750/1,2500	0/-. 00065	0/-16	1,6250/41,275	0/-. 008	0/-200	1,1657/29,61	0/-. 008	0/-200	0,0559/1,422	1,1760/29,870	0,06/1,5	.4375/11.1125	60 °	.0004/10	.0006/15	-0002/AH15-4	862	1370
Lmb16uu	6	200	LMB16UU-AJ	6	198	Lmb16uu-op	5	170	1	25.4	1	25.4	0/-. 00030	0/-7	0/-. 00040	0/-10	39,688/1,5625	0/-. 00065	0/-16	2,2500/57.150	0/-. 012	0/-300	1,7547/44,57	0/-. 012	0/-300	0,0679/1,727	1,4687/37.306	0,06/1,5	5625/14,2875	50 °	.0004/10	.0006/15	-0002/AH15-4	980	1570
Lmb20uu	6	440	LMB20UU-AJ	6	430	Lmb20uu-op	5	370	1-1/4	31.75	1.25	31.75	0/-. 00035	0/-8	0/-. 00050	0/-12	50,800/2,0000	0/-. 00075	0/-19	2,6250/66,675	0/-. 012	0/-300	2,0047/50,92	0/-. 012	0/-300	0,0679/1,727	1,8859/47,904	.10/2,5	0,625/15,875	50 °	.0005/12	.0008/20	-0003-8	1570	2740
Lmb24uu	6	670	LMB24UU-AJ	6	660	Lmb24uu-op	5	570	1-1/2	38.1	1.5	38.1	0/-. 00035	0/-8	0/-. 00050	0/-12	60,325/2,3750	0/-. 00075	0/-19	3,0000/76.200	0/-. 012	0/-300	2,4118/61.26	0/-. 012	0/-300	0,0859/2,184	2,2389/56,870	.12/3	0,75/19.05	50 °	.0005/12	.0008/20	-0003-8	2180	4020
Lmb32uu	6	1	LMB32UU-AJ	6	1120	Lmb32uu-op	5	980	2	50.8	2	50.8	0/-. 00035	0/-8	0/-. 00050	0/-12	76.200/3,0000	0/-. 00090	0/-22	4,0000/101,600	0/-. 012	0/-300	3,1917/81.07	0/-. 012	0/-300	1029/2,616	2,8379/72.085	.12/3	1,0/25,40	50 °	.0007/17	0,0010/25	-0005-13	3820	7940

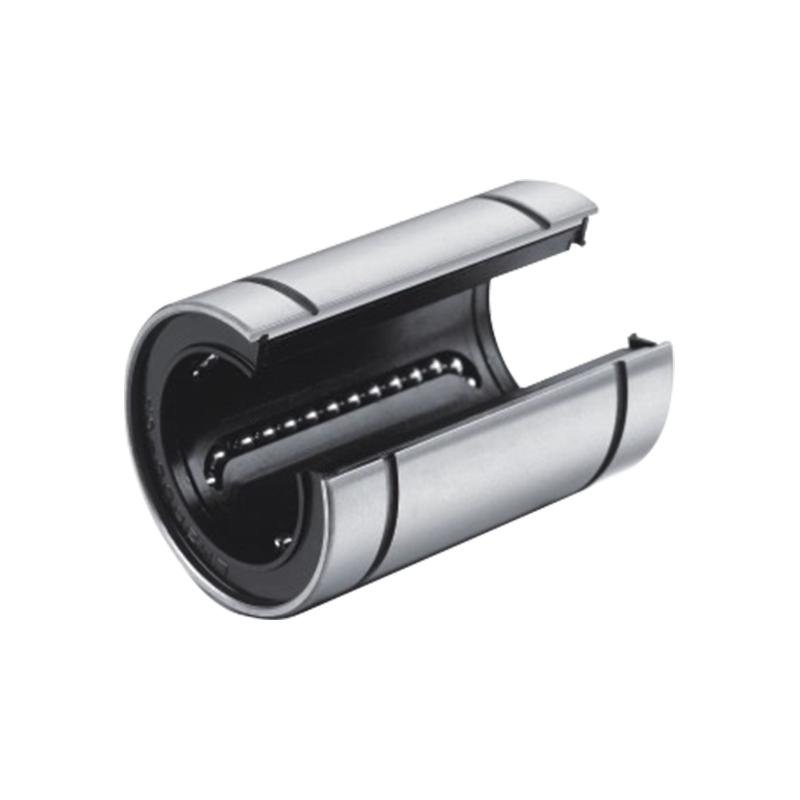

LMB ... UU..op Series

LMB ... UU..op Series Otvorené lineárne guľôčkové ložiská sú vysoko výkonné mechanické komponenty navrhnuté tak, aby poskytovali hladký a efektívny lineárny pohyb. Toto ložisko má otvorenú štruktúr...

Parametre produktu

×

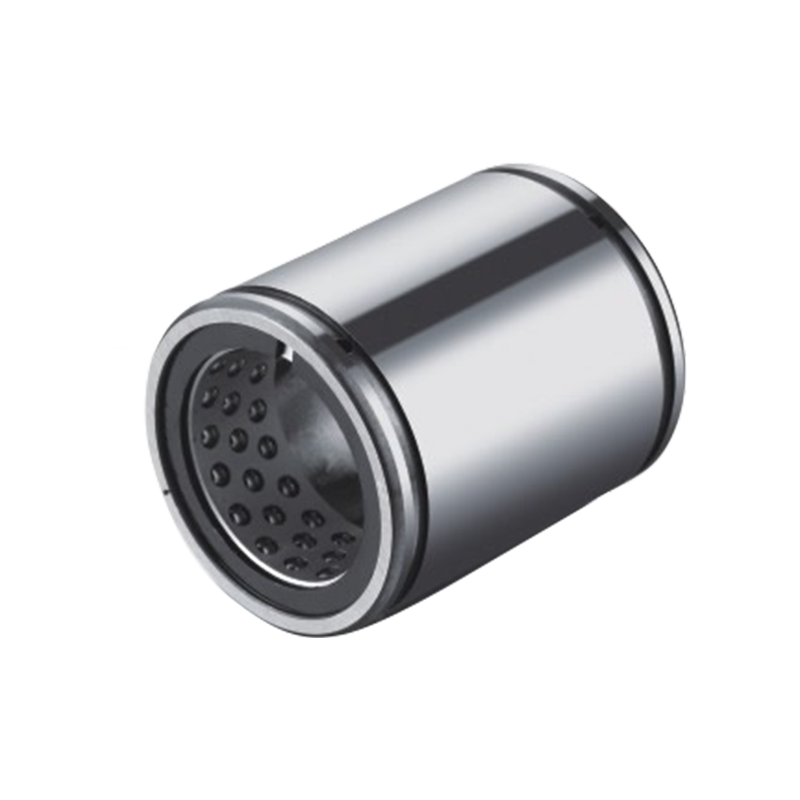

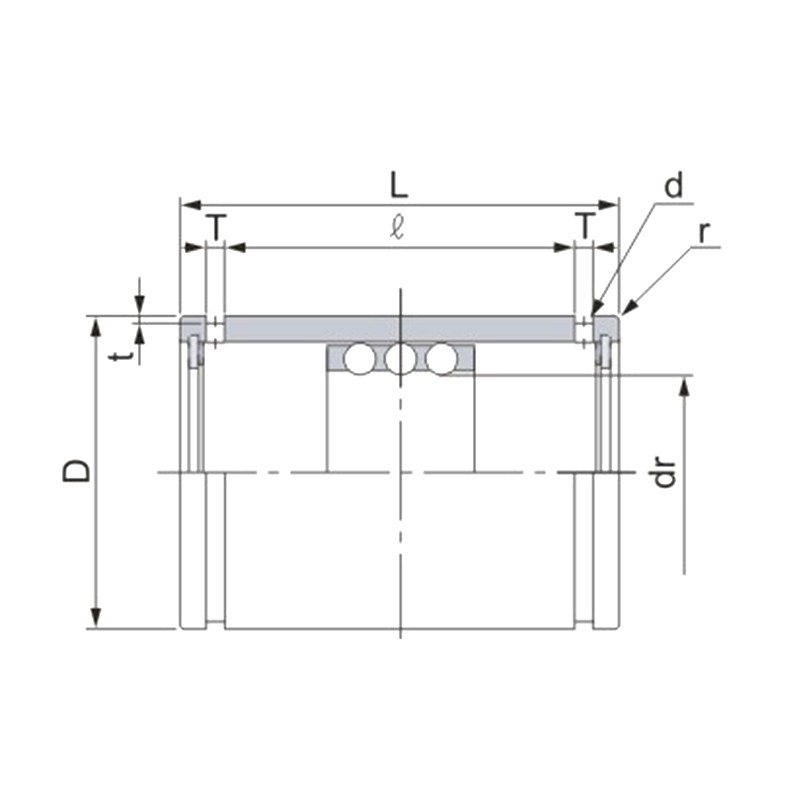

St ... B Séria

Pošlite dotaz

Model	Maximálny zdvih (mm)	Počet riadkov	drink		Hlavné rozmery a tolerancia									Základné hodnotenie zaťaženia (KN)		Váha (kg)
Model	Maximálny zdvih (mm)	Počet riadkov	mm	Tolerancia	D mm	Tolerancia (μm)	L mm	Tolerancia (μm)	l mm	T mm	t (mm)	D (mm)	r	Dynamika	Statický	Váha (kg)
Sv. 8b	8	6	8	1.69	15	0/-11	24	0/ -0.2	17.1	1.5	0.5	1.2	0.5	549	490	16.8
ST 10B	8	6	10	1.69	19	0/-13	30	0/ -0.2	22.7	1.5	0.5	1.2	0.5	130	931	31.2
St 12b	8	6	12	1.69	23	0/-13	32	0/ -0.2	24.5	1.5	0.5	1.2	0.5	1720	1630	46
St 16b	16	6	16	1.69	28	0/-13	37	0/ -0.2	29.1	1.5	0.7	1.3	0.5	1910	1980	75
St 20B	20	6	20	1.65	32	0/-16	45	0/ -0.2	35.8	2	0.7	1.5	0.5	260	2320	106
ST 25B	20	6	25	1.65	37	0/-16	45	0/ -0.3	35.8	2	0.7	1.6	1	2170	2670	125
ST 30B	44	6	30	1.65	45	0/-16	65	0/ -0.3	53.5	2.5	1	2	1	4800	6270	220
ST 35B	54	6	35	1.64	52	0/-19	70	0/ -0.3	58.5	2.5	1	2	1.5	550	760	346
ST 40B	66	6	40	1.64	60	0/-19	80	0/ -0.3	68.3	2.5	1	2	1.5	6710	9560	540
St 50B	88	6	50	1.64	72	0/-19	100	0/ -0.3	86.4	3	1	2.5	1.5	8970	13800	862
ST 60B	88	6	60	1.63	85	0/-22	100	0/ -0.3	86.4	3	1	2.5	2	9700	16500	1290
ST 80B	76	6	80	1.63	110	0/-22	100	0/ -0,4	86	3	1.5	2.5	2	12700	24300	2110
ST100B	76	6	100	1.61	130	0/-25	100	0/ -0.4	86	3	1.5	2.5	2	13700	29400	2520

St ... B Séria

St ... B séria B bežné lineárne guľôčkové ložiská sú komponenty s nízkym obsahom pohybu s nízkym trením, ktoré sa široko používajú v automatizačných zariadeniach, obrábaní a prepravných systémoch. ...

Parametre produktu
