Séria 23200

Guľôčkové ložiská série 23200 sú druh ložísk vhodný pre podmienky vysokého zaťaženia a rázového zaťaženia s vynikajúcim samonastavovacím výkonom, ktorý dokáže automaticky upraviť uhlovú chybu generovanú ložiskom v dôsledku nesúososti hriadeľa alebo nesprávneho vyrovnania krytu. Valčeky týchto ložísk sú guľového tvaru a obežné dráhy vnútorného a vonkajšieho krúžku sú tiež guľové, čo im umožňuje efektívne rozložiť zaťaženie, znížiť trenie a opotrebovanie a predĺžiť životnosť. Séria 23200 sa bežne používa v priemyselných oblastiach, ako sú banské stroje, hutnícke zariadenia, dopravníky a ťažké stroje, ktoré dokážu udržať stabilnú prevádzku v náročných podmienkach a extrémnym pracovným teplotám.

Odoslať dopyt

Sférické valčekové ložisko série 23200

Guľôčkové ložiská série 23200 sa vyrovnávajú radiálnemu zaťaženiu a obojsmernému axiálnemu zaťaženiu prostredníctvom konfigurácie dvojradového symetrického valčeka. Vonkajší krúžok obsahuje guľovú obežnú dráhu, ktorá umožňuje samočinné vyrovnanie, čím sa kompenzuje uhlová odchýlka medzi hriadeľom a krytom. Táto séria sa vyznačuje optimalizovanou geometriou valčekov s opracovanou mosadznou alebo oceľovou klietkou, ktorá zachováva rozstup valčekov pri rôznych podmienkach zaťaženia. Ložisko pracuje v teplotnom rozsahu od -30 °C do 150 °C pre štandardné oceľové držiaky. Každá jednotka obsahuje logaritmický profil na valčekoch a obežných dráhach na zníženie namáhania okrajov. Vnútorná preverovacia skupina CN je štandardná, pričom C3 a C4 sú k dispozícii podľa špecifikácie. Hodnoty zaťaženia sa riadia metódami výpočtu ISO 281.

Hlavné výhody

Kompenzácia vychýlenia až do 2 stupňov pri statických podmienkach alebo 1,5 stupňa pri dynamickej prevádzke
Dvojradové usporiadanie valčekov rozdeľuje radiálne zaťaženie na dve kontaktné línie
Vymeniteľné rozmerové parametre podľa normy ISO 15:2017
Priebežne kalená ložisková oceľ s povrchovou tvrdosťou 58-62 HRC
Odnímateľný vnútorný krúžok pre montáž na cylindrické alebo kužeľové objímky adaptéra

Charakteristika produktu

Rozsah priemeru vŕtania	40 mm až 200 mm
Rozsah vonkajšieho priemeru	80 mm až 420 mm
Rozsah šírky	23 mm až 138 mm
Dynamická záťaž (C)	98 kN až 1680 kN
Statická záťaž (C0)	127 kN až 2360 kN
Obmedzená rýchlosť (mazivo)	2000 až 5000 ot./min
Obmedzená rýchlosť (olej)	2600 až 6700 ot./min
Možnosti materiálu klietky	Mosadz, oceľ, polyamid
Triedy vnútornej vôle	CN, C3, C4

Aplikačné scenáre

Vibračné sitá a excentrické pohony pri spracovaní kameniva
Priemyselné prevodovky s požiadavkami na priehyb hriadeľa
Hlavné hriadele veternej turbíny a mechanizmy natáčania/nakláňania
Role na výrobu papiera a sušiace valce
Banské dopravníky s dlhými hriadeľmi
Zariadenie na plynulé odlievanie oceliarní

Často kladené otázky

Aký spôsob mazania platí pre sériu 23200?

Mazanie tukom s lítiovým komplexným mydlom NLGI triedy 2 alebo 3 je štandardné pre rýchlosti pod 70 % hraničnej rýchlosti. Cirkulácia oleja alebo mazanie olejovým kúpeľom sa používa, keď prevádzkové teploty prekročia 100 °C alebo sa otáčky priblížia k limitnej hodnote.

Ako zvoliť správnu vnútornú vôľu?

Vôľa CN vyhovuje bežným prevádzkovým teplotám medzi 20 °C a 80 °C s oceľovými hriadeľmi. Vôľa C3 platí, keď teplotný rozdiel medzi vnútorným krúžkom a puzdrom presiahne 15 °C alebo keď prelisované uloženie presiahne 0,05 % priemeru hriadeľa.

Čo naznačuje potrebu výmeny ložiska?

Zvýšenie prevádzkovej amplitúdy vibrácií prekračujúce prahové hodnoty ISO 10816-3, zvýšenie teploty ložiskového telesa nad 95 °C pri stálom zaťažení alebo počuteľné kovové brúsenie počas otáčania.

Bezpečnostné opatrenia pri inštalácii

Spôsob montáže

Na rovnomerné rozšírenie vnútorného krúžku použite indukčný ohrievač. Maximálna teplota ohrevu obmedzená na 110°C pre štandardnú ložiskovú oceľ. Neprekračujte 120 °C, aby ste predišli vplyvu popúšťania na tvrdosť.

Odporúčanie uloženia hriadeľa

Pre aplikácie s rotujúcim hriadeľom použite uloženie s presahom s toleranciou f6 alebo m6. Pre aplikácie so stacionárnym hriadeľom použite prechodové uloženie h6 alebo h7. Odporúčaná tolerancia otvoru v skrini ako H7 pre delené skrine alebo P6 pre plné skrine.

Interval mazania

Za normálnych podmienok premažte každých 1000 prevádzkových hodín alebo trojmesačné obdobie. Pri teplote okolia nad 70 °C skrátte interval domazávania na 500 hodín.

Podmienky skladovania

Skladujte v originálnom balení s neporušeným inhibítorom korózie. Okolitá vlhkosť nižšia ako 65% RH, rozsah teplôt 0°C až 40°C. Vyhnite sa stohovaniu viac ako troch paliet.

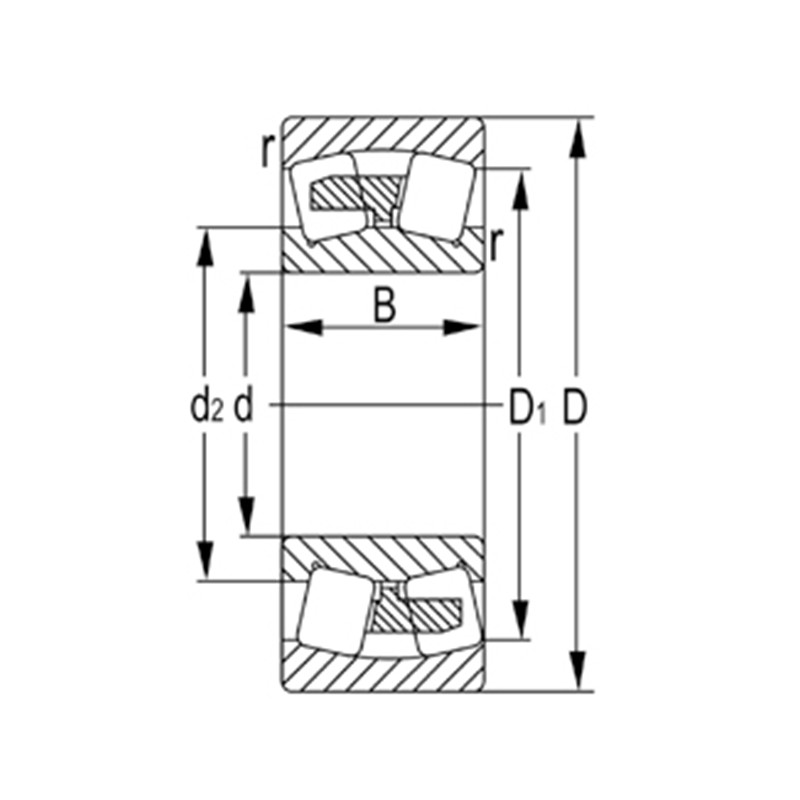

Označenie	Hlavné rozmery (mm)				Základná nosnosť (KN)		Obmedzená rýchlosť (ot./min.)		Hmotnosť
Označenie	d	D	B	rs min	Dynamický (Cr)	statické (Cor)	Namažte	Olej	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220 tis	100	180	60.3	2.1	405	580	1600	2500	6.28
23220 tisW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23 230 tis	150	270	96	3	935	1460	1000	1600	23.4
23 230 tisW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23 240 tis	200	360	128	4	1610	2640	750	1200	55.5
23 240 tisW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23 260 tis	300	540	192	5	3450	6000	470	730	187
23 260 tisW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
