Sférické valčekové ložisko série 22300

Hlavné technické výhody

Schopnosť samovyrovnávania: Kompenzuje za uhlové vychýlenie medzi hriadeľom a puzdrom bez zvýšenia vnútorného trenia alebo zníženia životnosti ložiska.
Riadenie radiálneho a axiálneho zaťaženia: Špeciálne navrhnutý tak, aby zvládal veľké radiálne zaťaženie pri súčasnom riadení ťahové zaťaženia v oboch smeroch.
Tepelná stabilita: Procesy tepelného spracovania zabezpečujú zachovanie ložiska rozmerová stálosť počas nepretržitej prevádzky pri zvýšených teplotách.
Odolnosť proti nárazu: Robustná kontaktná plocha valček-obežná dráha efektívne rozdeľuje rázové zaťaženia zabraňuje predčasnej únave a odlupovaniu povrchu.

Charakteristika produktu

Technický parameter	Detail špecifikácie
Materiál	Chrómová oceľ GCr15 / SAE 52100
Rozsah série	22308 až 22380
Hraničné rozmery	ISO 15 metrické normy
Typ klietky	Lisovaná oceľ (CC) / opracovaná mosadz (CA) / vystužený nylon
Funkcia mazania	W33 (vonkajší krúžok s mazacou drážkou a tromi otvormi)
Tolerančná trieda	P0 (normálne), P6, P5

Primárne aplikačné scenáre

Ťažba a dobývanie: Vysokovýkonné vibračné obrazovky čeľusťové drviče a systémy dopravníkových kladiek.
Stavebné stroje: Integrovaný do cestné valce , žeriavy a zariadenia na miešanie betónu.
Celulózový a papierenský priemysel: Podpora pre sušiace valce a sacie valce vyžadujúce vysoko presné otáčanie pod teplom.
Námorné a pobrežné: Hnacie hriadele, navijaky a pažby kormidla vystavené dynamické štrukturálne ohýbanie .

Prevádzkové pokyny a údržba

Skladovanie a manipulácia

The Ložiská série 22300 musia byť uchované v origináli VCI (inhibítor korózie pár) balenie až do inštalácie. Skladujte vo vodorovnej polohe v čistom suchom prostredí, kde sú minimálne výkyvy teplôt. Vyhnite sa vertikálnemu skladovaniu ložísk s veľkým priemerom, aby ste tomu zabránili eliptická deformácia krúžkov.

Poznámky k inštalácii a mazaniu

Montážna sila: Nikdy nevyvíjajte montážnu silu cez valivé prvky ; používajte správne indukčné ohrievače alebo hydraulické matice pre inštalácie s kužeľovým otvorom.
Výber maziva: Používajte lubrikanty s EP (extrémne tlakové) prísady pre aplikácie s vysokým zaťažením. Uistite sa, že mazivo alebo olej sú kompatibilné s prevádzkovou teplotou a rýchlostným faktorom dN.
Overenie povolenia: Pre ložiská s kužeľovou dierou zmerajte radiálna vnútorná vôľa (RIC) redukcia pomocou spáromeru, aby sa zabezpečilo správne uloženie s presahom.
Kontrola kontaminácie: Uistite sa, že všetky tesnenia a kryty krytu sú neporušené, aby sa zabránilo vniknutiu abrazívne častice , ktoré sú primárnou príčinou abrazívneho opotrebovania.

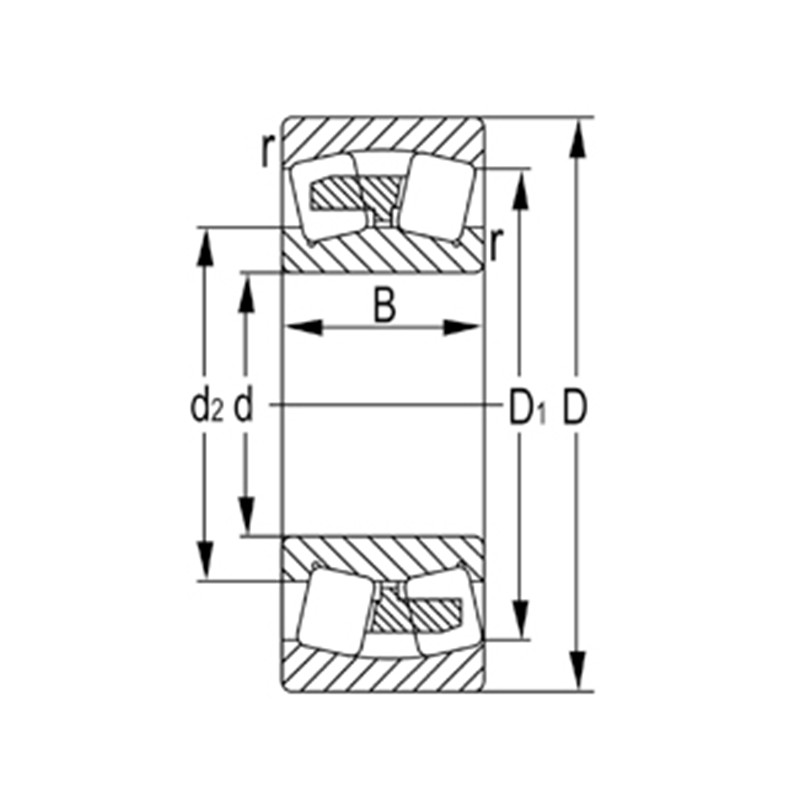

Označenie	Hlavné rozmery (mm)				Základná nosnosť (KN)		Obmedzená rýchlosť (ot./min.)		Hmotnosť
Označenie	d	D	B	rs min	Dynamický (Cr)	statické (Cor)	Namažte	Olej	(kg)
22308	40	90	33	1.5	121	128	3800	5900	0.974
22308K	40	90	33	1.5	121	128	3800	5900	0.951
22308KW33C3	40	90	33	1.5	121	128	3800	5900	0.951
22308W33C3	40	90	33	1.5	121	128	3800	5900	0.974
22309	45	100	36	1.5	148	167	3400	5300	1.33
22 309 tis	45	100	36	1.5	148	167	3400	5300	1.3
22 309 tisW33C3	45	100	36	1.5	148	167	3400	5300	1.3
22309W33C3	45	100	36	1.5	148	167	3400	5300	1.33
22310	50	110	40	2	186	212	3100	4800	1.79
22 310 tis	50	110	40	2	186	212	3100	4800	1.75
22 310 tisW33C3	50	110	40	2	186	212	3100	4800	1.75
22310W33C3	50	110	40	2	186	212	3100	4800	1.79
22311	55	120	43	2	204	234	2800	4400	2.3
22311K	55	120	43	2	204	234	2800	4400	2.25
22311KW33C3	55	120	43	2	204	234	2800	4400	2.25
22311W33C3	55	120	43	2	204	234	2800	4400	2.3
22312	60	130	46	2.1	238	273	2600	4000	2.9
22312K	60	130	46	2.1	238	273	2600	4000	2.83
22312KW33C3	60	130	46	2.1	238	273	2600	4000	2.83
22312W33C3	60	130	46	2.1	238	273	2600	4000	2.9
22313	65	140	48	2.1	265	320	2400	3700	3.45
22313K	65	140	48	2.1	265	320	2400	3700	3.37
22313KW33C3	65	140	48	2.1	265	320	2400	3700	3.37
22313W33C3	65	140	48	2.1	265	320	2400	3700	3.45
22314	70	150	51	2.1	325	380	2300	3500	4.22
22314K	70	150	51	2.1	325	380	2300	3500	4.12
22314KW33C3	70	150	51	2.1	325	380	2300	3500	4.12
22314W33C3	70	150	51	2.1	325	380	2300	3500	4.22
22315	75	160	55	2.1	330	410	2100	3200	5.25
22 315 tis	75	160	55	2.1	330	410	2100	3200	5.13
22 315 tisW33C3	75	160	55	2.1	330	410	2100	3200	5.13
22315W33C3	75	160	55	2.1	330	410	2100	3200	5.25
22316	80	170	58	2.1	385	470	2000	3000	6.05
22316K	80	170	58	2.1	385	470	2000	3000	5.91
22316KW33C3	80	170	58	2.1	385	470	2000	3000	5.91
22316W33C3	80	170	58	2.1	385	470	2000	3000	6.05
22317	85	180	60	3	415	510	1900	2900	7.1
22317K	85	180	60	3	415	510	1900	2900	6.94
22317KW33C3	85	180	60	3	415	510	1900	2900	6.94
22317W33C3	85	180	60	3	415	510	1900	2900	7.1
22318	90	190	64	3	480	590	1800	2700	8.35
22318K	90	190	64	3	480	590	1800	2700	8.16
22318KW33C3	90	190	64	3	480	590	1800	2700	8.16
22318W33C3	90	190	64	3	480	590	1800	2700	8.35
22319	95	200	67	3	500	615	1600	2500	9.76
22319K	95	200	67	3	500	615	1600	2500	9.54
22319KW33C3	95	200	67	3	500	615	1600	2500	9.54
22319W33C3	95	200	67	3	500	615	1600	2500	9.76
22320	100	215	73	3	605	755	1600	2400	12.4
22 320 tis	100	215	73	3	605	755	1600	2400	12.1
22 320 tisW33C3	100	215	73	3	605	755	1600	2400	12.1
22320W33C3	100	215	73	3	605	755	1600	2400	12.4
22322	110	240	80	3	745	930	1400	2200	17.1
22322K	110	240	80	3	745	930	1400	2200	16.7
22322KW33C3	110	240	80	3	745	930	1400	2200	16.7
22322W33C3	110	240	80	3	745	930	1400	2200	17.1
22324	120	260	86	3	880	1120	1300	2000	21.5
22324K	120	260	86	3	880	1120	1300	2000	21
22324KW33C3	120	260	86	3	880	1120	1300	2000	21
22324W33C3	120	260	86	3	880	1120	1300	2000	21.5
22326	130	280	93	4	1000	1290	1200	1800	26.8
22 326 tis	130	280	93	4	1000	1290	1200	1800	26.2
22 326 tisW33C3	130	280	93	4	1000	1290	1200	1800	26.2
22326W33C3	130	280	93	4	1000	1290	1200	1800	26.8
22328	140	300	102	4	1130	1460	1100	1700	33.8
22 328 tis	140	300	102	4	1130	1460	1100	1700	33
22 328 tisW33C3	140	300	102	4	1130	1460	1100	1700	33
22328W33C3	140	300	102	4	1130	1460	1100	1700	33.8
22330	150	320	108	4	1270	1750	1000	1600	42.7
22 330 tis	150	320	108	4	1270	1750	1000	1600	41.8
22 330 tisW33C3	150	320	108	4	1270	1750	1000	1600	41.8
22330W33C3	150	320	108	4	1270	1750	1000	1600	42.7
22332	160	340	114	4	1410	1990	940	1500	50.8
22332K	160	340	114	4	1410	1990	940	1500	49.7
22332KW33C3	160	340	114	4	1410	1990	940	1500	49.7
22332W33C3	160	340	114	4	1410	1990	940	1500	50.8
22334	170	360	120	4	1540	2180	880	1400	59.8
22334K	170	360	120	4	1540	2180	880	1400	58.5
22334KW33C3	170	360	120	4	1540	2180	880	1400	58.5
22334W33C3	170	360	120	4	1540	2180	880	1400	59.8
22336	180	380	126	4	1740	2560	830	1300	70
22336K	180	380	126	4	1740	2560	830	1300	68.5
22336KW33C3	180	380	126	4	1740	2560	830	1300	68.5
22336W33C3	180	380	126	4	1740	2560	830	1300	70
22338	190	400	132	5	1870	2790	780	1200	81
22 338 tis	190	400	132	5	1870	2790	780	1200	79.3
22 338 tisW33C3	190	400	132	5	1870	2790	780	1200	79.3
22338W33C3	190	400	132	5	1870	2790	780	1200	81
22340	200	420	138	5	2040	3050	740	1100	93.2
22 340 tis	200	420	138	5	2040	3050	740	1100	91.2
22 340 tisW33C3	200	420	138	5	2040	3050	740	1100	91.2
22340W33C3	200	420	138	5	2040	3050	740	1100	93.2
22344	220	460	145	5	2350	3500	660	1000	117
22344K	220	460	145	5	2350	3500	660	1000	115
22344KW33C3	220	460	145	5	2350	3500	660	1000	115
22344W33C3	220	460	145	5	2350	3500	660	1000	117
22348	240	500	155	5	2720	4100	600	930	148
22 348 tis	240	500	155	5	2720	4100	600	930	145
22 348 tisW33C3	240	500	155	5	2720	4100	600	930	145
22348W33C3	240	500	155	5	2720	4100	600	930	148
22352	260	540	165	6	3100	4750	550	850	183
22 352 tis	260	540	165	6	3100	4750	550	850	179
22 352 tisW33C3	260	540	165	6	3100	4750	550	850	179
22352W33C3	260	540	165	6	3100	4750	550	850	183
22356	280	580	175	6	3500	5350	500	780	224
22 356 tis	280	580	175	6	3500	5350	500	780	220
22 356 tisW33C3	280	580	175	6	3500	5350	500	780	220
22356W33C3	280	580	175	6	3500	5350	500	780	224
22360	300	620	185	7.5	3600	5400	470	720	270
22 360 tis	300	620	185	7.5	3600	5400	470	720	265
22 360 tisW33C3	300	620	185	7.5	3600	5400	470	720	265
22360W33C3	300	620	185	7.5	3600	5400	470	720	270
