Výrobca na mieru GE...LO Automatická prevodovka sférické planiny Výrobca, Továreň

GE...LO

Kĺbové ložiská GE...LO sú vysokovýkonné ložiská široko používané v strojárstve a automatizácii. Jeho konštrukcia umožňuje ložiskám vydržať zaťaženie vo viacerých rozmeroch a prispôsobiť sa zložitým pracovným prostrediam. Tento rad ložísk je vyrobený z vysoko kvalitných materiálov a má vynikajúcu odolnosť proti opotrebovaniu a korózii, čo môže efektívne predĺžiť ich životnosť. Okrem toho majú ložiská GE...LO samomazné vlastnosti, čím znižujú náklady na údržbu a prestoje a zlepšujú efektivitu prevádzky zariadenia. Jeho unikátna konštrukcia guľového kontaktu vydrží veľké radiálne a axiálne zaťaženie a je vhodná na prevádzku v podmienkach vibrácií a nárazov. Je široko používaný v leteckom a kozmickom priemysle, vo výrobe automobilov, v metalurgických zariadeniach a iných priemyselných zariadeniach na poskytovanie stabilnej a spoľahlivej podpory pre rôzne stroje.

Odoslať dopyt

GULOVÁ PLAVINA · AUTOMOBIL · BEZÚDRŽBOVÉ

GE...LO Kĺbové kĺbové ložisko automatickej prevodovky

samomazné oceľ na PTFE tolerantný voči nesúosovosti

Kĺbové ložiská série GE...LO sú špeciálne navrhnuté pre aplikácie s automatickou prevodovkou, kde sú kritickými faktormi oscilačný pohyb, vysoké zaťaženie a obmedzený prístup k údržbe. Ložisko s klzným povrchom z kompozitu oceľ na PTFE poskytuje bezúdržbovú prevádzku s vynikajúcou odolnosťou proti opotrebeniu a nízkym koeficientom trenia. Guľový dizajn vnútorného krúžku kompenzuje uhlové nesúososti medzi hriadeľom a skriňou, čím znižuje namáhanie okolitých komponentov prevodovky. Ložisko je predmazané špeciálnym mazivom, ktoré zostáva účinné v širokom rozsahu teplôt od -40 °C do 150 °C. Označenie LO znamená, že ložisko je vybavené mazacou drážkou a otvormi vo vonkajšom krúžku, ktoré umožňujú v prípade potreby domazať. Bežné aplikácie zahŕňajú čapy voliča radenia, spojovacie kĺby a upevňovacie body ovládačov v moderných automatických prevodovkách.

PTFE kompozitný klzný povrch

Rozhranie oceľ na PTFE poskytuje nízke trenie a bezúdržbovú prevádzku s vynikajúcou odolnosťou proti opotrebovaniu pri oscilačnom zaťažení.

Kompenzácia nesúosovosti

Guľový vnútorný krúžok umožňuje uhlové vychýlenie až do 6 stupňov, čím sa znižuje namáhanie komponentov prevodovky a spojok.

Schopnosť premazania

Označenie LO zahŕňa mazaciu drážku a otvory vo vonkajšom krúžku pre voliteľné domazávanie v náročných aplikáciách.

Široký teplotný rozsah

Funguje od -40 °C do 150 °C, je kompatibilný s kvapalinou pre automatickú prevodovku (ATF) a extrémnymi teplotnými cyklickými podmienkami.

Technické špecifikácie

Priemer otvoru 10 mm - 50 mm

Vonkajší priemer 20 mm - 75 mm

Rozsah šírky 8 mm - 28 mm

Posuvná plocha Kompozitná oceľ na PTFE

Uhol vychýlenia Až 6 stupňov

Dynamická nosnosť 12 kN - 80 kN

Statické zaťaženie 25 kN - 160 kN

Rozsah teplôt -40 °C až 150 °C

Funkcia mazania LO (drážkové otvory vo vonkajšom krúžku)

Materiál GCr15 / SAE 52100 s PTFE povlakom

Aplikačné scenáre

Čepy voliča posunu

Otočné body pre páky voľby prevodových stupňov v telese ventilov automatickej prevodovky a mechanizmoch radenia.

Upevňovacie body ovládača

Oporné body pre hydraulické a elektrické ovládače ovládajúce záber spojky a prevodovky.

Spojovacie kĺby

Spojovacie body medzi komponentmi prevodovky vyžadujúce obmedzený uhlový pohyb.

Zostavy čerpadiel a ventilov

Podpora pre čapy hydraulického čerpadla a komponenty ventilového rozvodu v automatických prevodovkách.

Technické otázky

Čo znamená označenie LO v ložiskách GE...LO?

LO znamená, že ložisko je vybavené mazacou drážkou a mazacími otvormi vo vonkajšom krúžku. To umožňuje domazávanie počas servisných intervalov, ak si aplikácia vyžaduje predĺžené cykly údržby alebo ak je ložisko vystavené vysokej úrovni znečistenia.

Aká je typická životnosť ložísk GE...LO?

Za normálnych prevádzkových podmienok so správnym vyrovnaním a zaťažením poskytujú ložiská GE...LO životnosť presahujúcu 500 000 oscilačných cyklov. Kompozitný PTFE klzný povrch poskytuje vynikajúcu odolnosť proti opotrebovaniu a udržiava nízke trenie počas životnosti ložiska.

Môžu ložiská GE...LO fungovať bez premazávania?

Áno, klzný povrch z PTFE kompozitu poskytuje vlastné mazanie, vďaka čomu je ložisko bezúdržbové pre väčšinu aplikácií. Funkcia LO je voliteľná funkcia pre náročné prevádzkové podmienky, nie je požiadavka na normálnu prevádzku.

Aký je maximálny uhol nesúososti pre ložiská GE...LO?

Ložiská GE...LO dokážu vyrovnať uhlové nesúososti až do 6 stupňov medzi hriadeľom a puzdrom. Prekročenie tohto limitu môže spôsobiť zaťaženie hrán a znížiť výkon a životnosť ložiska.

Tvrdosť hriadeľa

Odporúčaná tvrdosť hriadeľa je 58-62 HRC s drsnosťou povrchu Ra ≤ 0,4 µm pre optimálny výkon kompozitu PTFE.

Tolerancia vŕtania krytu

Odporúčaná tolerancia krytu je H7 pre štandardné aplikácie. Uistite sa, že otvor je bez ostrapkov a ostrých hrán.

Kompatibilita mazania

Kompozit PTFE je kompatibilný s väčšinou kvapalín pre automatické prevodovky. Vyhnite sa rozpúšťadlám a agresívnym chemikáliám, ktoré môžu poškodiť vrstvu PTFE.

Skladovanie

Skladujte v originálnom balení v čistom a suchom prostredí. Vyhnite sa vystaveniu prachu a kontaminantom, ktoré sa môžu usadiť na povrchu PTFE.

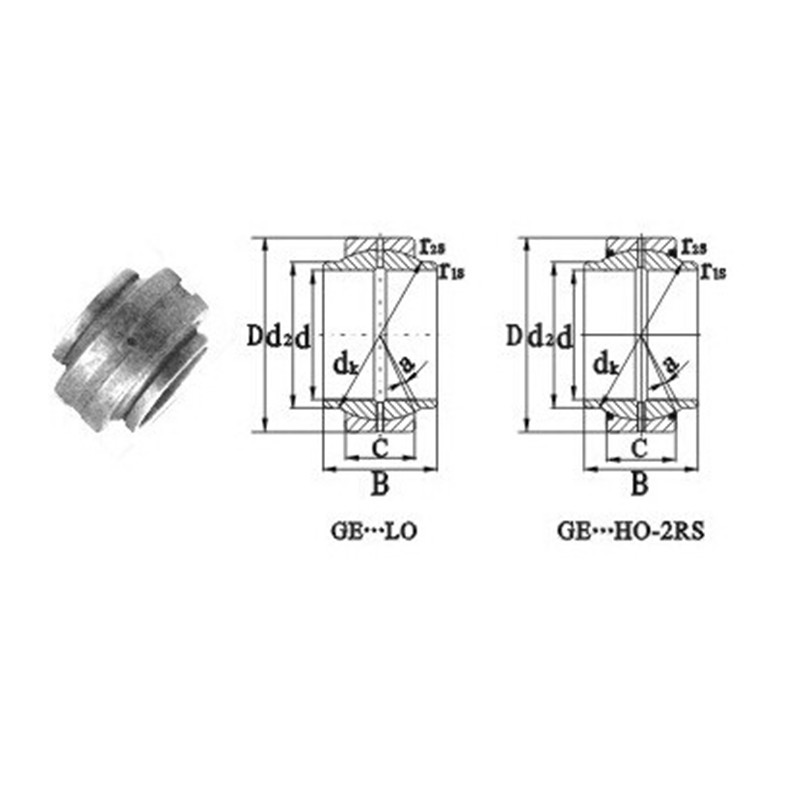

Označenie	Rozmery (mm)								α· ≈	Hodnoty zaťaženia (KN)		Hmotnosť (kg)
Označenie	d	d2 min	D	B	C	nevie	r1s min	r2s min	α· ≈	C	CO	Hmotnosť (kg)
GE20LO	20	25	35	20	12	29	0.3	0.3	4	30	146	0.07
GE25LO	25	30	42	25	16	35.5	0.6	0.6	4	48	240	0.12
GE32LO	32	38	52	32	18	44	0.6	1	4	67	335	0.2
GB40LO	40	46	62	40	22	53	0.6	1	4	100	500	0.34
GE50LO	50	57	75	50	28	66	0.6	1	4	156	780	0.56
GE63LO	63	71.5	95	63	36	83	0.1	1	4	255	1270	1.2
GE70LO	70	79	105	70	40	92	1	1	4	315	1560	1.7
GE8OLO	80	91	120	80	45	105	1	1	4	400	2000	2.4
GE20HO-2RS	20	24	35	24	12	29	0.2	0.3	3	30	146	0.057
GE25HO-2RS	25	29	42	29	16	35.5	0.2	0.6	3	48	240	0.1
GE30HO-2RS	30	34.2	47	30	18	40.7	0.2	0.6	3	62	310	0.14
GE35HO-2RS	35	40	55	35	20	47	0.3	1	3	80	400	0.24
GE40HO-2RS	40	45	62	38	22	53	0.3	1	3	100	500	0.29
GE45HO-2RS	45	51.5	68	40	25	60	0.3	1	3	127	640	0.43
GE50HO-2RS	50	56.5	75	43	28	66	0.3	1	3	156	780	0.54
GE60HO-2RS	60	67.7	90	54	36	80	0.3	1	3	245	1220	1.1
GE70HO-2RS	70	78	105	65	40	92	0.3	1	3	315	1560	1.6
GE80HO-2RS	80	90	120	74	45	105	0.3	1	3	400	2000	2.4

GE...LO
