Séria UCT

The Guličkové ložiská vankúšikov série UCT , často označované ako ložiská navíjacej jednotky, pozostávajú z presne opracovaného Typ UCT liatinové puzdro a vložkové ložisko z chrómovej ocele GCR15 s guľovým vonkajším priemerom. Táto špecifická konfigurácia je navrhnutá tak, aby uľahčila nastavenie napätia a vyrovnanie hriadeľa v mechanických systémoch. Kryt má po stranách posuvnú štrbinu, ktorá umožňuje celej jednotke pohybovať sa po ráme alebo koľajnici. Táto konštrukcia sa v zásade používa na udržiavanie napnutia remeňa alebo nastavenie stredovej vzdialenosti rotujúcich hriadeľov v dopravných systémoch a zostavách na prenos energie.

Odoslať dopyt

SÉRjaA UCT · NAPÍNANIE · SAMONASTAVOVACIE · DIZAJN POSUVU

Séria UCT Rám napínacej jednotky s ložiskovou vložkou

nastavenie posuvu rámu sférický vonkajší krúžok vybavená maznicou

Schopnosť štrukturálneho napínania

Integrovaná konštrukcia s posuvným rámom umožňuje lineárne nastavenie, čím sa zaisťuje konzistentné napnutie remeňa alebo reťaze bez nutnosti kompletnej demontáže systému.

Samovyrovnávacia geometria

Vnútorné vložkové ložisko série UC má vonkajší guľový krúžok, ktorý sa zhoduje s konkávnym vývrtom puzdra, čím kompenzuje menšie nesúososti hriadeľa alebo montážne nepresnosti.

Dynamické riadenie zaťaženia

Vnútorné drážky a guľôčky sú vyrobené z ložiskovej ocele s vysokým obsahom uhlíka a poskytujú konzistentné rozloženie zaťaženia pri rôznych rýchlostiach otáčania.

Účinnosť tesnenia a mazania

Jednotka, vybavená štandardnou maznicou a systémom viacrezového tesnenia, zabraňuje vniknutiu prachu a vlhkosti a zároveň zachováva mazivo na predĺžené servisné intervaly.

Technické vlastnosti

Materiál na bývanie Liatina / lisovaná oceľ

Typ ložiskovej vložky Séria UC (uzamykanie nastavovacou skrutkou)

Rozsah priemeru hriadeľa 12 mm až 50 mm

Pojazd nastavenia 25 mm až 60 mm

Tesniaci systém Viacperové plstené tesnenie

Mazacia armatúra Štandardná maznička M6 / M8

Bežné scenáre priemyselných aplikácií

Systémy napínania dopravníkov

Používa sa na zadnom konci pásových dopravníkov na nastavenie natiahnutia pásu a zabránenie skĺznutiu počas prepravy materiálu.

Poľnohospodárske stroje

Používa sa v kombajnoch a obilných výťahoch, kde musí byť poloha hriadeľa kalibrovaná pre rôzne druhy plodín.

Textilné a baliace linky

Integrované do strojov vyžadujúcich presné sledovanie pásov a reťazí vo vysokorýchlostných výrobných prostrediach.

Priemyselné ventilátory a dúchadlá

Uľahčuje zarovnanie zostáv motora poháňaného remeňom, aby sa minimalizovali vibrácie a strata výkonu.

Protokol inštalácie a údržby

Overenie zarovnania Pred montážou krytu UCT sa uistite, že klzné dráhy sú rovnobežné a bez nečistôt, aby sa predišlo zaseknutiu počas nastavovania.

Kalibrácia krútiaceho momentu Nastavovacie skrutky musia byť utiahnuté predpísaným krútiacim momentom, aby sa zabránilo preklzávaniu hriadeľa bez toho, aby došlo k deformácii vnútorného krúžku.

Frekvencia mazania Pri štandardných prevádzkových teplotách (-20°C až 100°C) by sa mazivo malo dopĺňať na základe prevádzkových hodín a úrovne prachu v prostredí.

Podmienky skladovania Jednotky by sa mali skladovať v suchom prostredí s kontrolovanou teplotou v pôvodnom antikoróznom balení, aby sa zabránilo atmosférickej korózii povrchov ložísk.

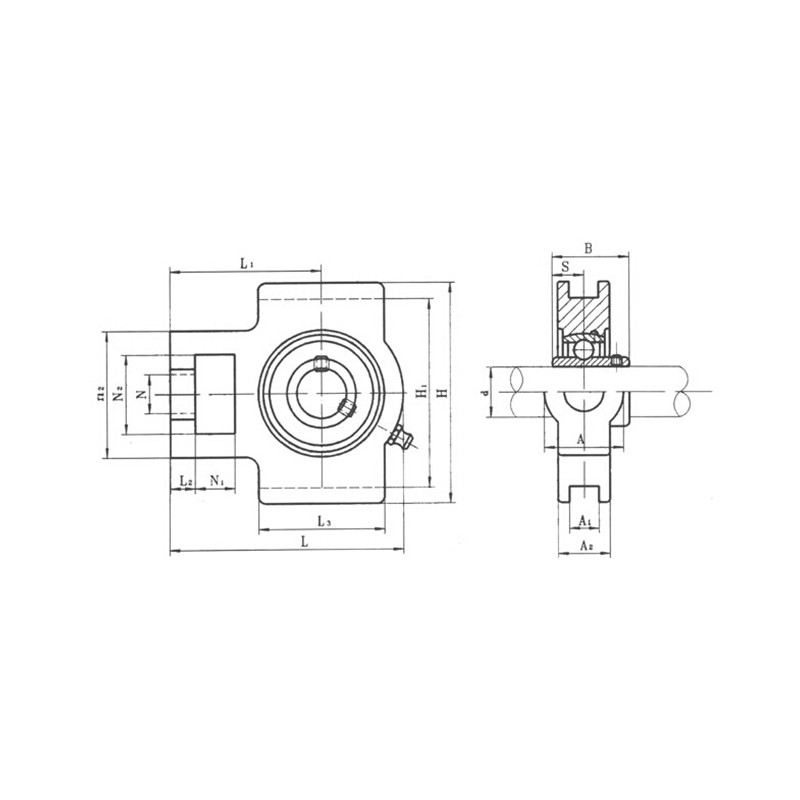

Model	Veľkosť (mm)																Typ ložiska	Typ domu	Hmotnosť (so sedadlom)
Model	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Typ ložiska	Typ domu	(kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217 $ $	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
