Séria UCFL

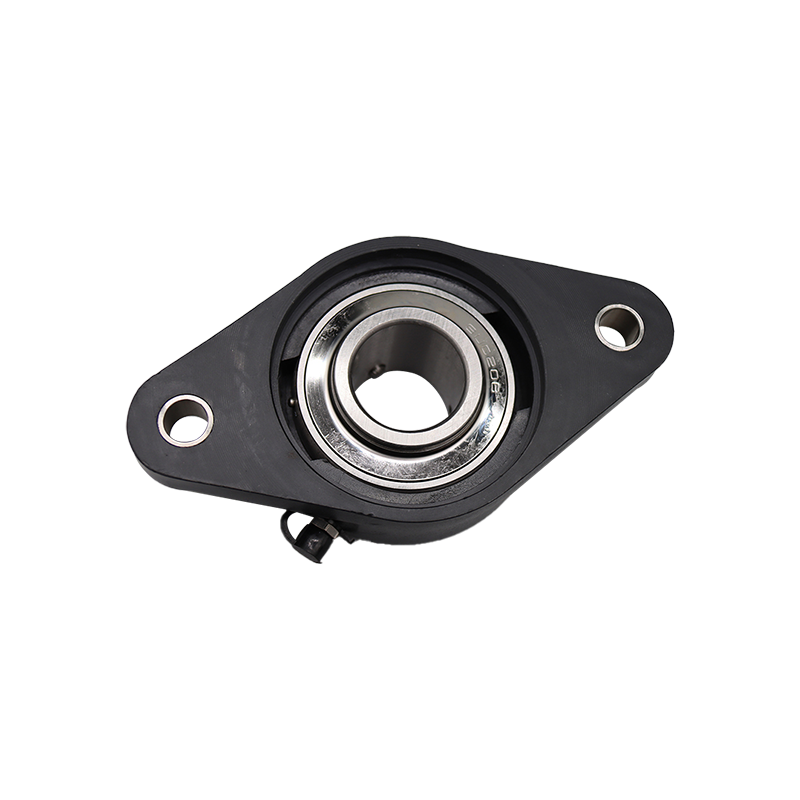

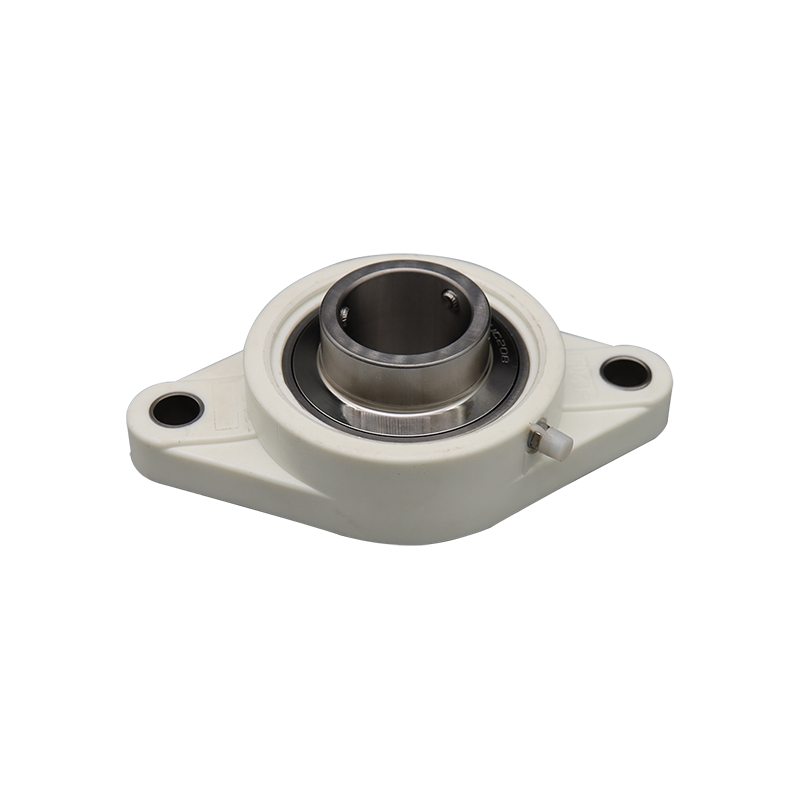

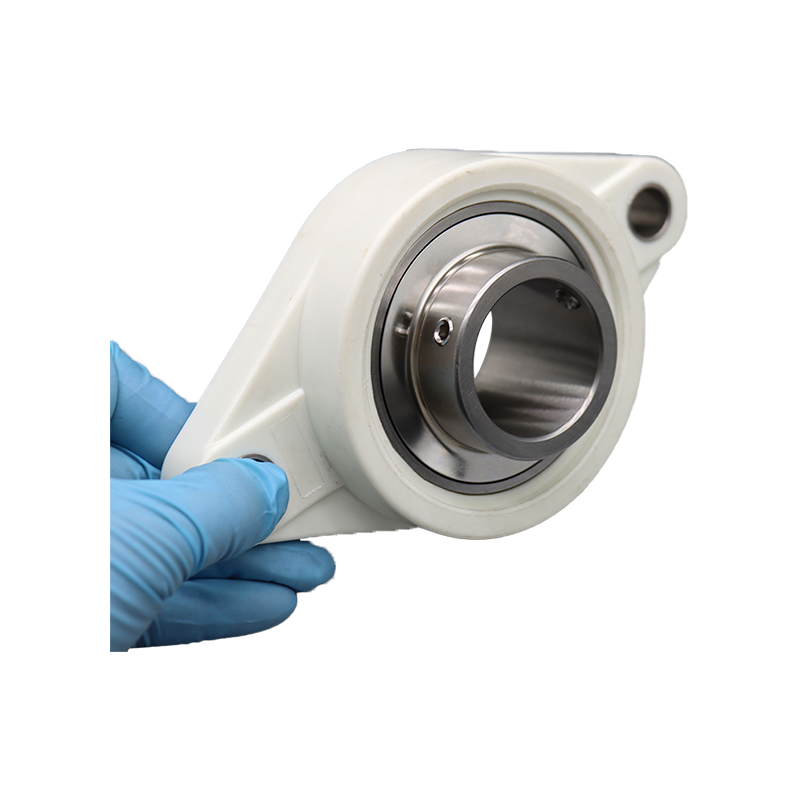

Vankúšové blokové ložiská série UCFL - konfigurácia príruby s dvoma skrutkami

Séria vankúšových blokových ložísk UCFL má liatinový kryt a guľový vonkajší krúžok na ložiskovej vložke, navrhnutý pre aplikácie vyžadujúce zarovnanie a robustnú montáž. Séria UCFL obsahuje konfiguráciu príruby s dvoma skrutkami, ktorá poskytuje stabilitu a rozloženie zaťaženia v kompaktnom tvarovom faktore. Ložisková vložka je zaistená v kryte zámkom nastavovacej skrutky. Tento produkt je navrhnutý tak, aby spĺňal priemyselné štandardy a ponúka spoľahlivé riešenie pre systémy prenosu energie.

Vlastnosti produktu

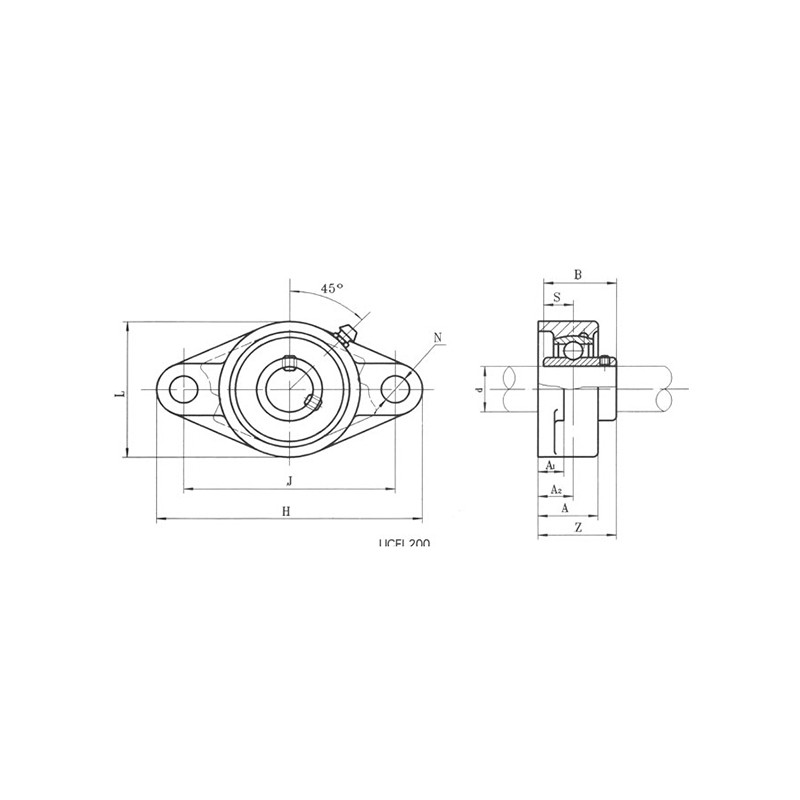

• Dual-Bolt prírubové puzdro: Puzdro UCFL je odliate z vysokokvalitného železa, ktoré poskytuje štrukturálnu integritu a odolnosť voči deformácii pri zaťažení. Upevňovací vzor s dvoma skrutkami uľahčuje bezpečnú a priamu inštaláciu na rámy zariadení.
• Guľový vonkajší krúžok: Ložisková vložka má guľový vonkajší priemer, ktorý umožňuje počiatočné vychýlenie hriadeľa počas montáže. Táto funkcia sa prispôsobuje statickému uhlovému vychýleniu až do 2° bez ohrozenia výkonu.

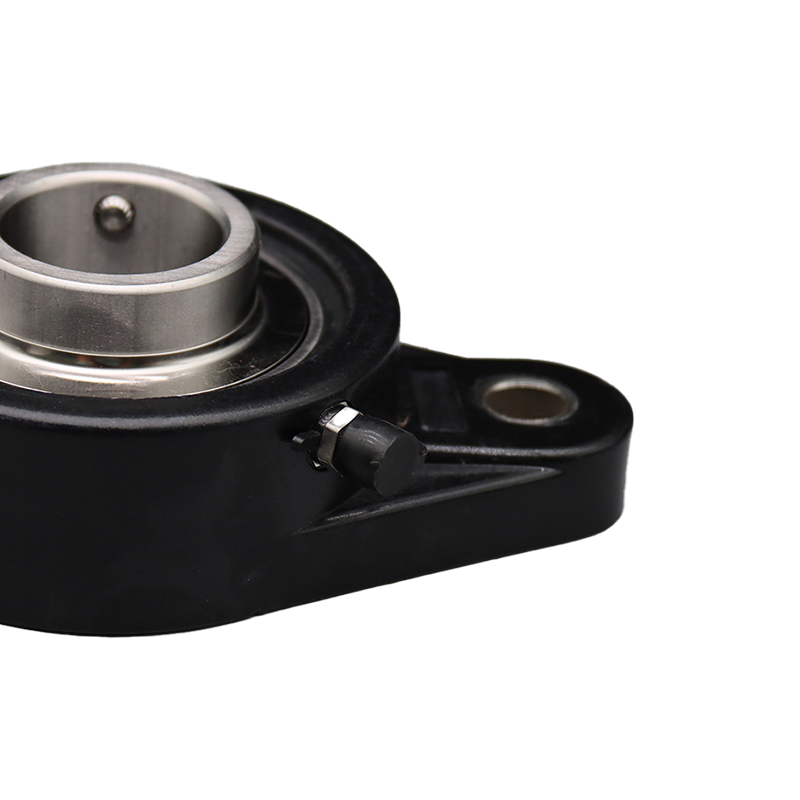

• Mechanizmus uzamykania skrutiek súpravy: Vnútorný krúžok ložiska je pripevnený k hriadeľu pomocou dvoch nastavovacích skrutiek umiestnených pod uhlom 120°. Tento spôsob uzamknutia zaisťuje pevné uchopenie hriadeľa, zabraňuje skĺznutiu a udržiava sústrednosť pri prevádzkovom zaťažení.
• Predmazané a utesnené: Každé ložisko je predmazané štandardným mazivom na okamžité použitie a je vybavené kontaktnými tesneniami, ktoré zabraňujú vniknutiu kontaminácie a zadržiavajú mazivo, čím sa predlžuje životnosť v rôznych prevádzkových prostrediach.

Aplikačné Oblasti

Tento výrobok je technickým komponentom na použitie v nasledujúcich mechanických systémoch a zariadeniach:

• Dopravníkové systémy a zariadenia na manipuláciu s materiálom.
• Poľnohospodárske stroje vrátane obrábania pôdy a zberového náradia.
• Baliace a plniace linky.
• Stroje na výrobu textilu.
• Ventilátory HVAC a priemyselné dúchadlá.

Bežné otázky obstarávania

1. Aký je rozdiel medzi ložiskami vankúšových blokov UCFL a UCF a kedy si mám vybrať jedno pred druhým?

Primárnym rozdielom je montážna konfigurácia. The Séria UCFL obsahuje dvojskrutkové puzdro s eliptickou prírubou, zatiaľ čo séria UCF používa štvorskrutkové puzdro so štvorcovou prírubou. UCFL sa zvyčajne používa v aplikáciách, kde je montážny priestor obmedzený alebo kde je vzor dvoch skrutiek dostatočný pre požiadavky na zaťaženie, ako napríklad na zvislých povrchoch alebo rámoch strojov. Naopak, séria UCF poskytuje stabilnejšiu montáž s vyššou nosnosťou vďaka svojmu štvorskrutkovému vzoru. Výber by mal byť založený na špecifických požiadavkách na zaťaženie a dostupnom montážnom priestore vášho návrhu. Pre podrobnú analýzu zaťaženia môže náš tím technickej podpory pomôcť pri výbere vhodnej série a veľkosti ložiska.

2. Ako určím správnu veľkosť ložiska pre môj hriadeľ a zabránim predčasnému zlyhaniu v dôsledku nesprávneho nastavenia alebo vibrácií?

Výber správnej veľkosti ložiska, konkrétne priemeru otvoru (ID), je rozhodujúci pre zabezpečenie správneho uloženia na hriadeli. Tým sa zabráni bežným problémom, ako je tečenie ložísk alebo poškodenie hriadeľa. Predčasné zlyhanie v dôsledku vychýlenia je zmiernené sférickým vonkajším krúžkom ložiska UCFL, ktorý sa prispôsobuje menšiemu počiatočnému statickému vychýleniu. Nadmerné dynamické vychýlenie alebo vibrácie presahujúce konštrukčnú kapacitu ložiska však môžu viesť k zníženiu životnosti. Aby ste tomu zabránili, vypočítajte skutočné zaťaženie aplikácie, prevádzkovú rýchlosť a teplotu. Mali by ste tiež overiť, či je tolerancia hriadeľa a otvor krytu v rámci špecifikovaných limitov. V prípade zložitých aplikácií alebo na overenie vašich výpočtov si pozrite tabuľky hodnotenia zaťaženia ložiska alebo si vyžiadajte konzultáciu s jedným z našich aplikačných inžinierov.
