Ložiská ihlových kolies série BK sú vysoko presné ložiská s vysokou nosnosťou, ktoré sa široko používajú v mechanických zariadeniach a automatizačných zariadeniach. Táto séria ložísk sa skladá hlavne z vnútorného krúžku, vonkajšieho krúžku, ihlového valčeka a klietky. Má výhody kompaktnej konštrukcie, nízkeho trenia a hladkého chodu. Séria BK je obzvlášť vhodná pre aplikácie s obmedzeným priestorom. Dokáže vydržať radiálne zaťaženie a určité axiálne zaťaženie, čím sa zlepšuje účinnosť a životnosť zariadenia. Jeho vynikajúci dizajn mu umožňuje dobre fungovať pri vysokej rýchlosti a vysokom zaťažení a je široko používaný v automobiloch, obrábacích strojoch, textilnom, tlačiarenskom a inom priemysle. Ložiská série BK navyše počas výrobného procesu využívajú vysokokvalitné materiály a pokročilú technológiu spracovania, aby sa zaistila spoľahlivosť a odolnosť produktu, a sú nepostrádateľnými a dôležitými komponentmi v modernom priemysle.
Ihlové ložiská série BK sú miskovité ložiská s otvorenými koncami, navrhnuté pre aplikácie vyžadujúce vysokú radiálnu zaťažiteľnosť v rámci minimálneho radiálneho priestoru. Vonkajší krúžok ťahaný z jedného kusu slúži ako obežná dráha aj puzdro, čím sa eliminuje potreba samostatného vývrtu puzdra. Presne brúsené ihlové valčeky s logaritmickými profilmi zaisťujú optimálne rozloženie zaťaženia a znížené namáhanie okrajov. Ložisko je dodávané s prídržnou pružinou, ktorá drží ihlovú súpravu na mieste počas manipulácie a montáže. Prevádzková teplota sa pohybuje od -30°C do 120°C, kompatibilná so štandardnými mazivami a olejmi. Séria BK ponúka priamu zameniteľnosť s existujúcimi konštrukciami a je k dispozícii v širokej škále metrických veľkostí na použitie v automobilových prevodovkách, priemyselných prevodovkách a kompaktných strojoch.
Ložiská série BK majú otvorené konce, čo umožňuje mazanie cez hriadeľ a jednoduchú montáž. Ložiská série HK sú uzavreté ložiská s utesneným spodným uzáverom, ktorý poskytuje dodatočnú ochranu pred znečistením a zadržiava mazivo.
Odporúčaná tvrdosť hriadeľa je 58-62 HRC s drsnosťou povrchu Ra ≤ 0,2 µm. Hriadeľ funguje ako vnútorná obežná dráha, takže správna tvrdosť a povrchová úprava sú rozhodujúce pre optimálny výkon ložiska a životnosť.
Zatlačte ložisko do puzdra pomocou montážneho nástroja, ktorý sa dotýka vonkajšieho krúžku. Uistite sa, že otvor krytu je v rámci tolerancie a bez otrepov. Nikdy nevyvíjajte silu cez ihly alebo prídržnú pružinu.
Pre väčšinu aplikácií používajte lítiové mazivo NLGI triedy 2 s EP aditívami. Pre vysokorýchlostné operácie sa uprednostňuje mazanie olejom. Pred spustením sa uistite, že sa mazivo dostane na kontaktné plochy obežnej dráhy ihly.
Parametre produktu

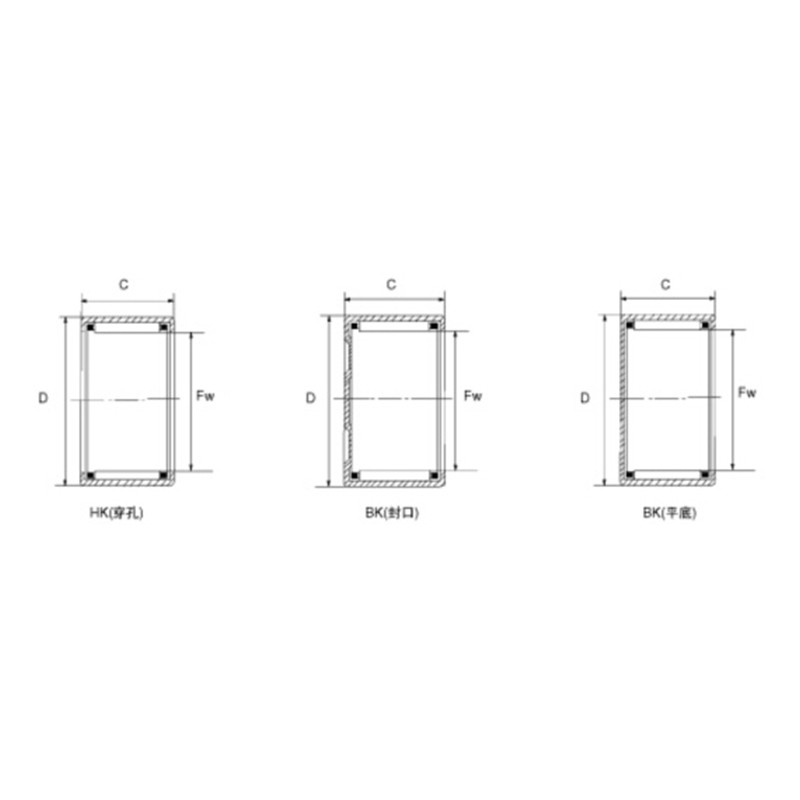

| Označenie ložiska | Priemer hriadeľa (mm) | Hmotnosť (kg) | Hraničné rozmery (mm) | Základná nosnosť (N) | Obmedzená rýchlosť (ot./min.) | ||||
|---|---|---|---|---|---|---|---|---|---|
| Aktuálny kód | Pôvodný kód | Fw | D | C | Dynamický | Statické | Olej | ||
| BK0306TN | 3 | 3 | 6.5 | 6 | 1320 | 950 | 6000 | ||
| BK0408TN | apríla 1941 | 4 | 1.8 | 4 | 8 | 8 | 1540 | 1070 | 40000 |
| BK0509 | 45941/5 | 5 | 2.1 | 5 | 9 | 9 | 2200 | 1790 | 36000 |
| BK0608 | 35941/6 | 6 | 2.2 | 6 | 10 | 8 | 1830 | 1550 | 32000 |
| BK0609 | 45941/6 | 6 | 2.6 | 6 | 10 | 9 | 2650 | 2400 | 30000 |
| BK0709 | 45941/9 | 7 | 2.9 | 7 | 11 | 9 | 2800 | 2150 | 27000 |
| BK0808 | 35941/8 | 8 | 3 | 8 | 12 | 8 | 2550 | 2400 | 21000 |
| BK0810 | 88941/8 | 8 | 3.4 | 8 | 12 | 10 | 3700 | 3450 | 21000 |
| BK08X14X10 | 25942/8 | 8 | 5.8 | 8 | 14 | 10 | 3800 | 3950 | 25000 |
| BK0908 | 35941/9 | 9 | 3.4 | 9 | 13 | 8 | 3650 | 4050 | 25000 |
| BK0910 | 55941/9 | 9 | 4.3 | 9 | 13 | 10 | 4050 | 4250 | 25000 |
| BK0912 | 65941/9 | 9 | 4.9 | 9 | 13 | 12 | 5000 | 6000 | 25000 |
| BKl010 | 55941/10 | 10 | 4.3 | 10 | 14 | 10 | 3900 | 4800 | 19000 |
| BKl012 | 65941/10 | 10 | 5 | 10 | 14 | 12 | 5000 | 6300 | 19000 |
| BKl015 | 10 | 6.2 | 10 | 14 | 15 | 6700 | 7800 | 19000 | |
| BKl0X16X10 | 10 | 6.8 | 10 | 16 | 10 | 6800 | 8800 | 18000 | |
| 210 BKl | 55941/12 | 12 | 5.2 | 12 | 16 | 10 | 4150 | 5800 | 19000 |
| BKl212 | 65941/12 | 12 | 6.2 | 12 | 16 | 12 | 3800 | 5100 | 15000 |
| BKl2X18X12 | 35942/12K | 12 | 10.3 | 12 | 18 | 12 | 5500 | 6300 | 17000 |
| BKl312 | BKl312 | 13 | 11.2 | 13 | 19 | 12 | 6200 | 7100 | 17000 |
| 410 BKl | 35941/14 | 14 | 12.1 | 14 | 20 | 10 | 6700 | 7000 | 16000 |
| BKl512 | 35941/15 | 15 | 12.7 | 15 | 21 | 12 | 7000 | 8400 | 14000 |
| 515 BKl | 15 | 15 | 21 | 15 | 9800 | 11400 | 14000 | ||
| BKl516 | 55941/15 | 15 | 16.5 | 15 | 21 | 16 | 9800 | 11400 | 14000 |
| BKl522 | 15 | 22 | 15 | 21 | 22 | 10400 | 16500 | 14000 | |
| BKl612 | 35941/16 | 16 | 13.8 | 16 | 22 | 12 | 7100 | 9200 | 14000 |
| BKl616 | 55941/16 | 16 | 17.6 | 16 | 22 | 16 | 10100 | 14300 | 14000 |
| BKl622 | 85941/16 | 16 | 23.4 | 16 | 22 | 22 | 11100 | 17400 | 14000 |
| BKl712 | 35941/17 | 17 | 14.5 | 17 | 23 | 12 | 6900 | 9300 | 13000 |
| BKl716 | 17 | 17 | 23 | 16 | 8500 | 12500 | 10000 | ||
| BKl812 | 35941/18 | 18 | 14.9 | 18 | 24 | 12 | 7100 | 9900 | 12000 |
| BKl816 | 55941/18 | 18 | 19.9 | 18 | 24 | 16 | 10600 | 15300 | 12000 |
| BK2010 | 25941/20 | 20 | 14 | 20 | 26 | 10 | 5900 | 7200 | 10000 |
| BK2012 | 35941/20 | 20 | 16.7 | 20 | 26 | 12 | 7600 | 10100 | 10000 |
| BK2016 | 55941/20 | 20 | 22.3 | 20 | 26 | 16 | 11700 | 29100 | 10000 |
| BK2020 | 75941/20 | 20 | 27.1 | 20 | 26 | 20 | 13700 | 24000 | 10000 |
| BK2030 | 20 | 43 | 20 | 26 | 30 | 21800 | 40000 | 10100 | |
| BK2212 | 35941/22 | 22 | 18.1 | 22 | 28 | 12 | 8100 | 10400 | 10100 |
| BK2216 | 55941/22 | 22 | 24.3 | 22 | 28 | 16 | 11400 | 18100 | 10100 |
| BK2220 | 75941/22 | 22 | 29.9 | 22 | 28 | 20 | 14500 | 25000 | 10100 |
| BK2512 | 25941/25 | 25 | 23.2 | 25 | 32 | 12 | 10000 | 14200 | 9000 |
| BK2516 | 5941/25 | 25 | 31 | 25 | 32 | 16 | 13600 | 50000 | 9000 |
| BK2520 | 65941/25 | 25 | 38.7 | 25 | 32 | 20 | 17900 | 30000 | 9000 |
| BK2526 | 25 | 49 | 25 | 32 | 26 | 22500 | 42000 | 9000 | |
| BK2538 | 85941/25 | 25 | 69 | 25 | 32 | 38 | 30000 | 58000 | 9000 |
| BK2816 | 45941/28 | 28 | 34.1 | 28 | 35 | 16 | 15400 | 22500 | 8700 |
| BK2820 | 65941/28 | 28 | 43 | 28 | 35 | 20 | 18900 | 32000 | 8700 |
| BK3012 | 25941/30 | 30 | 27.9 | 30 | 37 | 12 | 10100 | 16200 | 8100 |
| BK3016 | 45941/30 | 30 | 37.1 | 30 | 37 | 16 | 15200 | 27000 | 8100 |
| BK3020 | 65941/30 | 30 | 46.5 | 30 | 37 | 20 | 19700 | 33500 | 8100 |
| BK3026 | 30 | 59.4 | 30 | 37 | 26 | 24000 | 50000 | 8100 | |
| BK3038 | 30 | 82.5 | 30 | 37 | 38 | 32500 | 74000 | 8100 | |
| BK3512 | 25941/35 | 35 | 32.9 | 35 | 42 | 12 | 12100 | 19300 | 7100 |
| BK3516 | 45941/35 | 35 | 43.8 | 35 | 42 | 16 | 15700 | 27500 | 7100 |
| BK3520 | 65941/35 | 35 | 54.8 | 35 | 42 | 20 | 20800 | 41000 | 7100 |
| BK3530 | 35 | 35 | 42 | 30 | |||||
| BK4012 | 25941/40 | 40 | 38.2 | 40 | 47 | 12 | 14000 | 24300 | 6300 |
| BK4016 | 45941/40 | 40 | 51 | 40 | 47 | 16 | 20000 | 38500 | 6300 |
| BK4020 | 65941/40 | 40 | 62 | 40 | 47 | 20 | 25500 | 52000 | 6300 |
| BK4512 | 25941/45 | 45 | 45 | 45 | 52 | 12 | 12900 | 22500 | 5800 |
| BK4516 | 45941/45 | 45 | 56 | 45 | 52 | 16 | 19300 | 38000 | 5800 |
| BK4520 | 65941/45 | 45 | 72 | 45 | 52 | 20 | 22000 | 51000 | 5800 |
| BK5020 | 55941/50 | 50 | 87.3 | 50 | 58 | 20 | 28000 | 60000 | 5300 |
| BK5025 | 5943/50 | 50 | 109 | 50 | 58 | 25 | 34500 | 80000 | 5300 |
| BK5520 | 55941/55 | 55 | 93.8 | 55 | 63 | 20 | 29500 | 59900 | 4600 |
| BK5528 | 85941/55 | 55 | 132 | 55 | 63 | 28 | 39090 | 98000 | 4600 |
| BK6012 | 60 | 77 | 60 | 68 | 12 | 12400 | 29000 | 4100 | |
| BK6020 | 55941/60 | 60 | 105 | 60 | 68 | 20 | 30500 | 72000 | 4100 |
| BK6032 | 85941/60 | 60 | 164 | 60 | 68 | 32 | 50000 | 131000 | 4100 |
