Séria NA

Guličkové ložiská z nehrdzavejúcej ocele

Bore 12-50 mm

Pečať 2RS

Namažte Potravinová trieda H1

Guličkové ložisko z nehrdzavejúcej ocele série NA je navrhnuté pre polohy dopravníka a pohonu, ktoré prechádzajú pravidelným čistením, kontaktom s vlhkosťou alebo miernym chemickým vystavením. Vložka spája nerezové krúžky a guľôčky s excentrickým uzamykacím nákružkom, ktorý uchytí hriadeľ bez potreby opracovaných ramien. Vonkajší krúžok nesie sférický profil, takže jednotka sedí v štandardných konkávnych krytoch a toleruje malé vychýlenie hriadeľa. Obe strany používajú kontaktné gumové tesnenia a dutina je pred odoslaním naplnená potravinárskym mazivom. Priemery otvorov pokrývajú 12 mm až 50 mm, vonkajšie priemery 32 mm až 100 mm a šírka 12 mm až 32 mm. Prevádzková teplota sa pohybuje medzi -20°C a 110°C. Séria je určená hlavne na spracovanie potravín, plnenie nápojov, baliace linky a farmaceutické zariadenia, kde je požiadavka na obstarávanie odolnosti voči korózii.

KĽÚČOVÉ CHARAKTERISTIKY

Nerezové krúžky a loptičky

Odoláva opakovanému umývaniu a chemickému kontaktu bez hrdzavenia alebo jamiek na povrchu obežnej dráhy.

Excentrický uzamykací golier

Objímka sa otáča na vnútorný krúžok, aby upevnila hriadeľ, čo zjednodušuje inštaláciu a umožňuje odstránenie bez poškodenia povrchovej úpravy hriadeľa.

Sférický vonkajší obrys

Hodí sa na konkávny vankúšový blok a prírubové kryty, absorbuje malé vychýlenie hriadeľa, ktoré by inak namáhalo okraj obežnej dráhy.

Kontaktné tesnenie a potravinárska výplň

Gumové kontaktné tesnenia na oboch stranách blokujú vodu a zvyšky produktu, zatiaľ čo predplnené mazivo H1 podporuje hygienické prevádzkové podmienky.

REFERENCIA PRE OBJEDNÁVKU

Priemer otvoru 12 mm – 50 mm

Vonkajší priemer 32 mm – 100 mm

šírka 12 mm – 32 mm

Materiál prsteňa a lopty Nehrdzavejúca oceľ

Spôsob uzamknutia Excentrický golier

Pečaťing type 2RS kontaktná guma

Namažte fill Potravinová trieda H1

Rozsah teplôt -20 °C až 110 °C

Kompatibilita bývania Vankúšový blok / prírubový

Balenie Kartón odolný voči korózii

OBLASTI ŠPECIFIKÁCIE

Dopravníky na spracovanie potravín

Podpora valčekov a hnacieho hriadeľa na linkách, ktoré vykonávajú časté umývacie cykly s dezinfekčnými prostriedkami.

Linky na plnenie nápojov

Miesta dopravníka a plniva vystavené striekajúcej vode, zvyškom sirupu a čistiacim chemikáliám.

Baliace stroje

Uzatváracie, označovacie a kartónové jednotky, kde je prítomná vlhkosť a prach produktu.

Farmaceutické vybavenie

Stroje pre čisté priestory, ktoré vyžadujú odolnosť proti korózii a nízke uvoľňovanie častíc z pohyblivých častí.

Námorné a prístavné jednotky

Zariadenie na manipuláciu s palubou je vystavené slanému vzduchu a pravidelnému kontaktu s vodou.

Pohony chemického spracovania

Miešacie a prepravné zariadenie, kde mierne korozívne médiá prichádzajú do kontaktu s oblasťou krytu.

OTÁZKY OBSTARÁVANIA

Ako sa excentrický nákružok líši od zaistenia pomocou nastavovacej skrutky?

Excentrická objímka sa otáča na vnútorný krúžok, aby zovrel hriadeľ okolo jeho celého obvodu, čím sa sila uchopenia rozloží rovnomernejšie ako nastavovacie skrutky s bodovým kontaktom. Tým sa znižuje riziko značenia hriadeľa a umožňuje sa odstránenie bez ryhovania povrchu hriadeľa.

Môže byť séria NA inštalovaná do existujúcich krytov vankúšových blokov?

áno. Sférický vonkajší obrys sa zhoduje so štandardnými konkávnymi otvormi v puzdre, takže vložka je vhodná pre kompatibilné vankúšové bloky a prírubové jednotky. Pred montážou skontrolujte priemer otvoru puzdra voči vonkajšiemu priemeru vložky.

Aké mazanie sa používa v továrni?

Každá jednotka je pred utesnením naplnená potravinárskym mazivom H1. Plniaci objem je nastavený pre veľkosť ložiska, takže pred inštaláciou na strane vedenia nie je potrebné žiadne ďalšie mazanie.

Aký druh nehrdzavejúcej ocele sa používa na krúžky a loptičky?

Krúžky a guľôčky používajú nehrdzavejúcu triedu ložísk vybranú pre mokré a mierne korozívne použitie. Presná trieda je uvedená na certifikáte materiálu dodávanom s každou zásielkou.

SKLADOVÉ A MONTÁŽNE POZNÁMKY

Príprava hriadeľa

Pred vložením ložiska vyčistite hriadeľ a odstráňte otrepy. Povrchové chyby pod vnútorným prstencom vytvárajú lokálne namáhané body, ktoré skracujú životnosť.

Sťahovanie goliera

Otočte excentrickú objímku v smere otáčania hriadeľa a utiahnite zaisťovaciu skrutku. Po prvých hodinách prevádzky znova skontrolujte sedenie.

Kontrola otvoru krytu

Skontrolujte, či je konkávny otvor krytu čistý a bez stvrdnutých zvyškov. Znečistenie znižuje samovyrovnávací efekt a skracuje životnosť doštičky.

Skladovanie

Originálny obal uchovávajte zapečatený až do vypadnutia na strane linky. Skladujte mimo dosahu chlórovaných rozpúšťadiel a vysokej vlhkosti, aby sa zachoval nerezový povrch.

Nerezová vložka série NA excentrický uzamykací golier Potravinová náplň H1

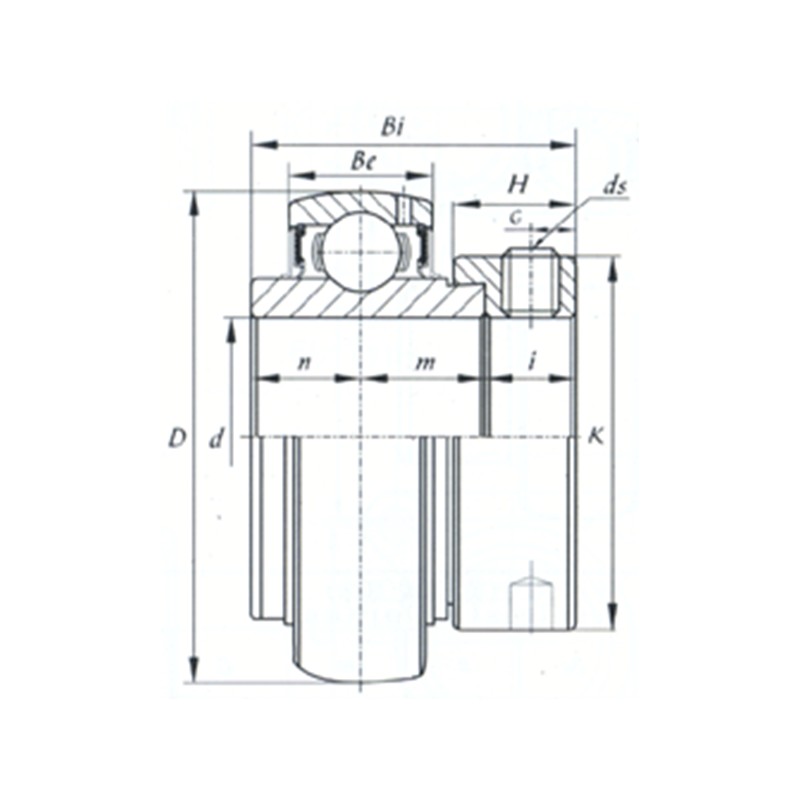

Ložisko č.	d		Rozmery (mm)									Základná nosnosť (kN)
Ložisko č.	(mm)	(v.)	D	Buď	Bi	B1	n	K	H	G	ds	Dynamický	Statické
NA203	17		40	14	37.3	27.8	13.9	28.6	13.5	5	M6x1	900	500
NA203-11	17.463	16. 11	40	14	37.3	27.8	13.9	28.6	13.5	5	1/4-28UNF	900	500
NA204-12	19.05	3/4	47	17	43.7	34.2	17.1	33.3	13.5	5	1/4-28UNF	1250	650
NA204	20		47	17	43.7	34.2	17.1	33.3	13.5	5	M6x1	1250	650
NA205-14	22.225	7/8	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205-15	23.813	15/16	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA205	25		52	17	44.4	35	17.5	38.1	13.5	5	M6x1	1400	750
NA205-16	25.4	1	52	17	44.4	35	17.5	38.1	13.5	5	1/4-28UNF	1400	750
NA206-18	28.575	8. 11	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206	30		62	19	48.4	36.6	18.3	44.5	15.9	6	M8x1	1900	1100
NA206-19	30.163	13/16	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA206-20	31.75	4. 11	62	19	48.4	36.6	18.3	44.5	15.9	6	5/16-24UNF	1900	1100
NA207-20	31.75	4. 11	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207-22	34.925	13/8	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA207	35		72	20	51.1	37.6	18.8	55.6	17.5	6.5	M8x1	2550	1500
NA207-23	36.513	17/6	72	20	51.1	37.6	18.8	55.6	17.5	6.5	5/16-24UNF	2550	1500
NA208-24	38.1	11/2	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208-25	39.688	19/16	80	21	56.3	42.8	21.4	60.3	18.3	6.5	5/16-24UNF	2950	1800
NA208	40		80	21	56.3	42.8	21.4	60.3	18.3	6.5	M8x1	2950	1800
NA209-26	41.275	15.8	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-27	42.863	1 11/16	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209-28	44.45	13/4	85	22	56.3	42.8	21.4	63.5	18.3	6.5	5/16-24UNF	3180	2050
NA209	45		85	22	56.3	42.8	21.4	63.5	18.3	6.5	M8x1	3180	2050
NA210-31	49.213	1 15/16	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA210	50		90	24	62.7	49.2	24.6	69.9	18.3	6.5	M8x1	3500	2300
NA210-32	50.8	2	90	24	62.7	49.2	24.6	69.9	18.3	6.5	5/16-24UNF	3500	2300
NA211-32	50.8	2	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA211	55		100	25	71.4	55.6	27.8	76.2	20.7	8	M10x1,25	4350	2900
NA211-35	55.563	23/16	100	25	71.4	55.6	27.8	76.2	20.7	8	3/8-24UNF	4350	2900
NA212-36	57.15	21/4	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA212	60		110	27	77.8	62	31	84.2	22.3	8	M10x1,25	4750	3250
NA212-39	61.913	27/16	110	27	77.8	62	31	84.2	22.3	8	3/8-24UNF	4750	3250
NA213-40	63.5	21/2	120	28	85.7	68.6	34.1	86	23.5	8.5	3/8-24UNF	5700	4000
NA213	65		120	28	85.7	68.6	34.1	86	23.5	8.5	M10x1,25	5700	4000
NA215-47	74.613	215/16	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
NA215	75		130	30	92.1	75	37.3	102	23.5	8.5	M10x1,25	6600	4950
NA215-48	76.2	3	130	30	92.1	75	37.3	102	23.5	8.5	3/8-24UNF	6600	4950
