Vložkové ložiská série CS sú vysokovýkonné ložiskové konštrukcie široko používané v rôznych strojoch a priemyselných zariadeniach. Tieto ložiská kombinujú guľkové ložisko s hlbokou drážkou a konštrukciu puzdra, aby poskytovali vynikajúce schopnosti prenášania zaťaženia a odolnosť. Séria CS je vyrobená z vysoko kvalitných materiálov, má dobrú odolnosť proti korózii a opotrebeniu a je vhodná do náročných prostredí, ako sú vysoké teploty a vysoká vlhkosť. Navyše jeho zjednodušené procesy inštalácie a údržby umožňujú používateľom jednoducho vymeniť a udržiavať zariadenie, čím sa zvyšuje celková účinnosť zariadenia. Vložkové ložiská série CS sa tiež dodávajú v rôznych špecifikáciách a veľkostiach, aby vyhovovali potrebám rôznych aplikácií a sú široko používané v poľnohospodárskych strojoch, automatizačných zariadeniach a dopravníkových systémoch.
Guličkové ložiská z nehrdzavejúcej ocele série CS sú navrhnuté pre aplikácie, kde je rozhodujúca odolnosť proti korózii, hygiena a životnosť. Tieto ložiská sú vyrobené z martenzitickej nehrdzavejúcej ocele AISI 440C a ponúkajú vynikajúcu odolnosť voči vlhkosti, slabým kyselinám a umývaciemu prostrediu bez zníženia nosnosti. Konštrukcia guľového vonkajšieho krúžku kompenzuje nesúosovosť hriadeľa a montážne nepresnosti, zatiaľ čo uzamykací mechanizmus nastavovacej skrutky poskytuje bezpečné upevnenie hriadeľa. Ložiská vybavené kontaktnými gumovými tesneniami 2RS na oboch stranách zadržiavajú mazivo a zabraňujú vniknutiu kontaminantov do potravinárskeho, farmaceutického a námorného priemyslu. Ložiská sú predmazané potravinárskym mazivom (registrácia NSF H1) pre priamy kontakt so spotrebným tovarom. Prevádzková teplota sa pohybuje od -20 °C do 110 °C, kompatibilná s cyklami umývania pri vysokej teplote. Dostupné v palcových aj metrických veľkostiach otvoru na priamu výmenu v existujúcom zariadení.
AISI 440C je martenzitická nehrdzavejúca oceľ s vyššou tvrdosťou (58-60 HRC) a odolnosťou proti opotrebeniu v porovnaní s 304 (austenitická). 440C poskytuje lepšiu nosnosť a únavovú životnosť, vďaka čomu je preferovanou voľbou pre ložiskové aplikácie, kde sa vyžaduje odolnosť proti korózii a mechanická pevnosť.
Áno, séria CS je navrhnutá pre umývacie prostredia s prevádzkovými teplotami do 110 °C. Tesnenia 2RS a potravinárske mazivo udržujú výkon počas vysokoteplotných čistiacich cyklov. Pre nepretržitú prevádzku nad 100 °C konzultujte výber maziva s výrobcom.
Použite momentový kľúč so špecifikovanou hodnotou uťahovacieho momentu (zvyčajne 2-4 Nm pre menšie veľkosti, až 8 Nm pre väčšie ložiská). Prílišné utiahnutie môže zdeformovať vnútorný krúžok, zatiaľ čo nedostatočné utiahnutie môže spôsobiť skĺznutie hriadeľa. Pre aplikácie s vibráciami vždy používajte zmes na zaistenie závitov.
Áno, séria CS je k dispozícii s potravinárskym mazivom registrovaným v NSF H1, vďaka čomu je vhodná na aplikácie, pri ktorých dochádza k náhodnému kontaktu s potravinami. Nerezová konštrukcia a utesnený dizajn zabraňujú kontaminácii potravinárskych produktov mazivom.
Parametre produktu

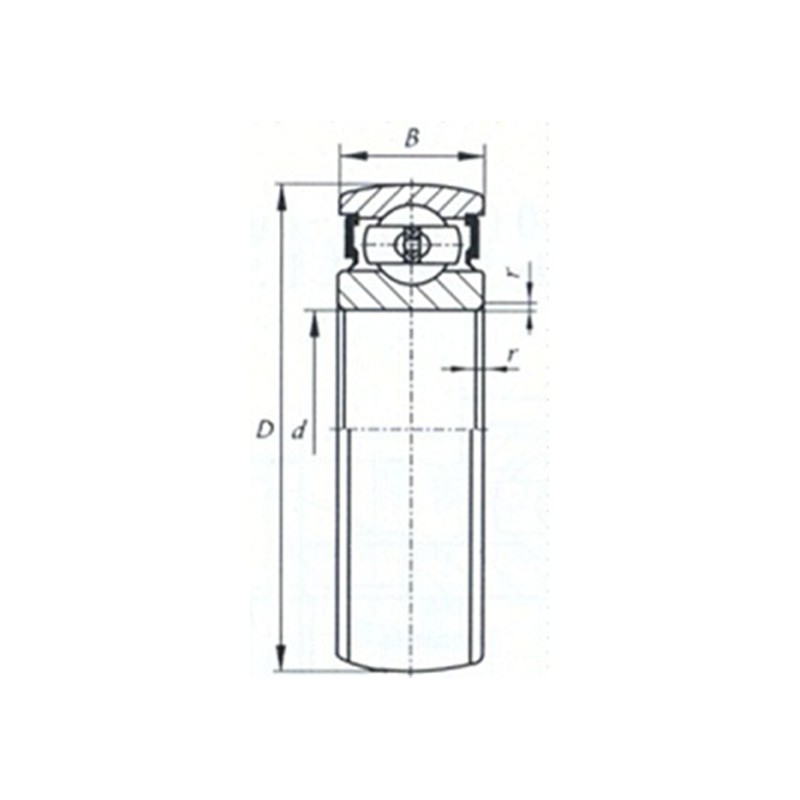

| Označenie ložiska | Rozmer (mm) | Základná nosnosť (kN) | |||||
|---|---|---|---|---|---|---|---|
| d | D | C | B | r min | Cr | Cor | |
| CS201 | 12 | 32 | 10 | 10 | 0.6 | 680 | 300 |
| CS202 | 15 | 35 | 11 | 11 | 0.6 | 760 | 370 |
| CS203 | 17 | 40 | 12 | 12 | 0.6 | 960 | 480 |
| CS204 | 20 | 47 | 14 | 14 | 1 | 1280 | 660 |
| CS205 | 25 | 52 | 15 | 15 | 1 | 1400 | 790 |
| CS305 | 25 | 62 | 17 | 17 | 1.1 | 2250 | 1150 |
| CS206 | 30 | 62 | 16 | 16 | 1 | 1950 | 1150 |
| CS306 | 30 | 72 | 19 | 19 | 1.1 | 2700 | 1500 |
| CS207 | 35 | 72 | 17 | 17 | 1.1 | 2550 | 1500 |
| CS307 | 35 | 80 | 21 | 21 | 1.5 | 3350 | 1920 |
| CS208 | 40 | 80 | 18 | 18 | 1.1 | 2950 | 1800 |
| CS308 | 40 | 90 | 23 | 23 | 1.5 | 4080 | 2400 |
| CS209 | 45 | 85 | 19 | 19 | 1.1 | 3150 | 2080 |
| CS309 | 45 | 100 | 25 | 25 | 1.5 | 5280 | 3150 |
| CS210 | 50 | 90 | 20 | 20 | 1.1 | 3500 | 2320 |
| CS310 | 50 | 110 | 27 | 27 | 2 | 6180 | 3800 |
