Séria QJ300

The Dvojradové guľkové ložiská s kosouhlým stykom série QJ300 sú precízne skonštruované rotačné komponenty navrhnuté tak, aby zvládali súčasné radiálne a axiálne zaťaženie v oboch smeroch. Štrukturálne táto séria zodpovedá dvom jednoradovým guľkovým ložiskám s kosouhlým stykom usporiadaným v konfigurácii chrbtom k sebe, integrovaným do kompaktného dizajnu jednej jednotky. Vnútorná geometria má špecifický kontaktný uhol, ktorý umožňuje vysokú axiálnu tuhosť a schopnosť zvládať klopné momenty. Tieto ložiská sú vyrobené z vákuovo odplynenej chrómovej ocele (GCr15) a prechádzajú štandardizovanými procesmi tepelného spracovania na zabezpečenie rozmerovej stability a odolnosti proti únave. Séria QJ300 sa vyznačuje zníženými požiadavkami na axiálny priestor v porovnaní so spárovanými jednoradovými jednotkami, čo z nej robí základný komponent pre optimalizáciu priemyselného hnacieho ústrojenstva a vysokorýchlostné mechanické zostavy vyžadujúce pevnú oporu hriadeľa.

Odoslať dopyt

DVOJRADOVÝ · UHOLOVÝ KONTAKT

Technické špecifikácie a technický prehľad: Dvojradové guľkové ložiská s kosouhlým stykom série QJ300

Hlavné technické výhody

Obojsmerná axiálna podpora

Dvojradová konfigurácia umožňuje ložisku zvládať ťahové zaťaženie z oboch smerov bez ďalších komponentov.

Priestorová efektívnosť

Integrovaný dizajn ponúka užšiu šírku ako dve jednoradové ložiská, čo umožňuje kompaktné konštrukcie puzdra.

Vysoká hustota zaťaženia

Optimalizované zakrivenie obežnej dráhy a guľôčkové doplnky maximalizujú dynamické zaťaženie v rámci štandardnej stopy ISO 300.

Prevádzková tuhosť

Minimálna vnútorná vôľa a vysoké kontaktné uhly zvyšujú celkovú tuhosť hriadeľového systému.

Kľúčové vlastnosti produktu

Kategória parametra	Technická špecifikácia
Materiál	Ložisková oceľ s vysokým obsahom uhlíka (GCr15/SAE 52100)
Kontaktný uhol	Štandardné možnosti 30° / 40°
Trieda presnosti	P6 (ABEC-3) / P5 (ABEC-5)
Materiál klietky	Lisovaná oceľ / opracovaná mosadz / nylon (PA66)
Typ mazania	Otvorené / Z (tienené) / RS (zapečatené)
Vnútorné preverenie	C2 / C0 (normálne) / C3

Primárne aplikačné scenáre

Priemyselné čerpadlá a kompresory
Riadenie axiálneho ťahu a radiálneho vychýlenia hriadeľa v zariadeniach na manipuláciu s kvapalinami

Poľnohospodárske stroje
Podpora nábojov kolies a vývodových hriadeľov (PTO) vystavených viacsmernému namáhaniu

Prenosové systémy
Integrácia do prevodoviek a reduktorov, kde sa vyžaduje presné polohovanie hriadeľa pri zaťažení

Textilné a tlačiarenské zariadenia
Zabezpečenie synchronizovaného pohybu vo vysokorýchlostných valcoch vyžadujúcich nízke úrovne vibrácií

Protokoly manipulácie a údržby

Podmienky skladovania

Ložiská musia byť skladované v originálnom antikoróznom obale v suchom prostredí s kontrolovanou teplotou s relatívnou vlhkosťou nepresahujúcou 60 %. Zabráňte priamemu kontaktu s podlahou alebo stenami, aby ste zabránili kondenzácii vlhkosti. V prípade utesnených ložísk si overte dátum výroby, aby ste zabezpečili stabilitu maziva počas jeho životnosti.

Poznámky k inštalácii a používaniu

Aplikácia sily

Počas montáže aplikujte tlak iba na namontovaný krúžok (vnútorný krúžok pre uloženie hriadeľa, vonkajší krúžok pre uloženie krytu), aby ste predišli brinelovaniu alebo poškodeniu obežnej dráhy.

Čistota

Udržujte pracovný priestor bez kontaminantov; mikroskopické častice môžu viesť k predčasnej únave povrchu a odlupovaniu.

Zarovnanie

Presná sústrednosť medzi hriadeľom a skriňou je nevyhnutná, pretože ložiská s kosouhlým stykom sú citlivé na vážne nesúososti, ktoré spôsobujú nerovnomerné rozloženie zaťaženia.

Riadenie mazania

V prípade ložísk otvoreného typu sa uistite, že je mazivo kompatibilné s prevádzkovou teplotou a rýchlosťou otáčania konkrétnej aplikácie.

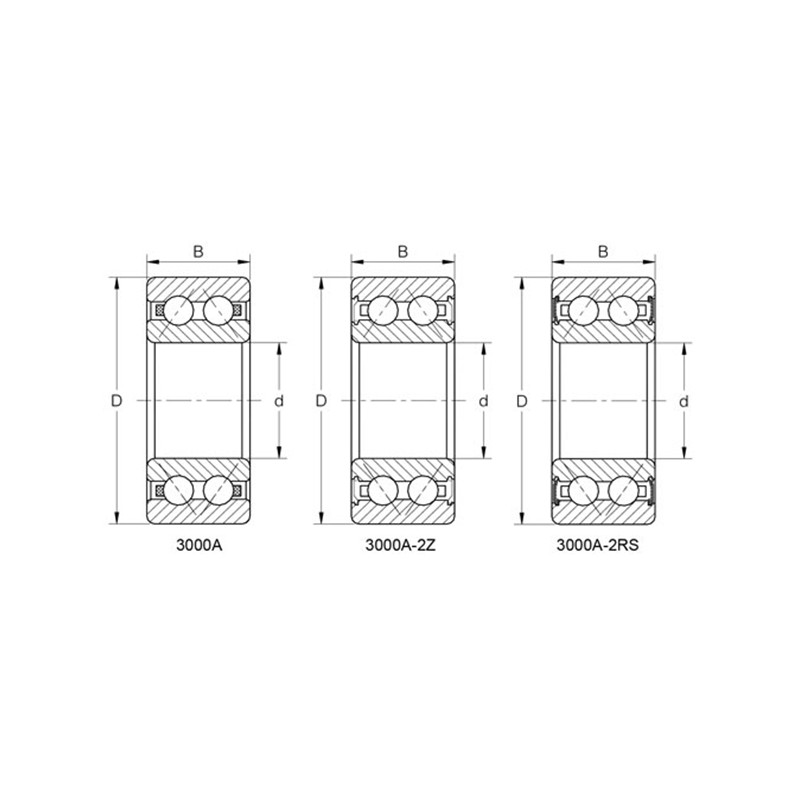

Označenie	Hlavné rozmery (mm)				Základná nosnosť (KN)		Základná nosnosť (kgf)		Obmedzená rýchlosť (ot./min.)		Vzdialenosť akčného bodu	Inštalačné rozmery (mm)			Hmotnosť
Označenie	d	D	B	r (min)	Cr	Cor	Cr	Cor	Namažte	Olej	a0 (mm)	da(min)	Da (max.)	ra (max.)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ 319 $ $	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
