Séria 3000A-2Z

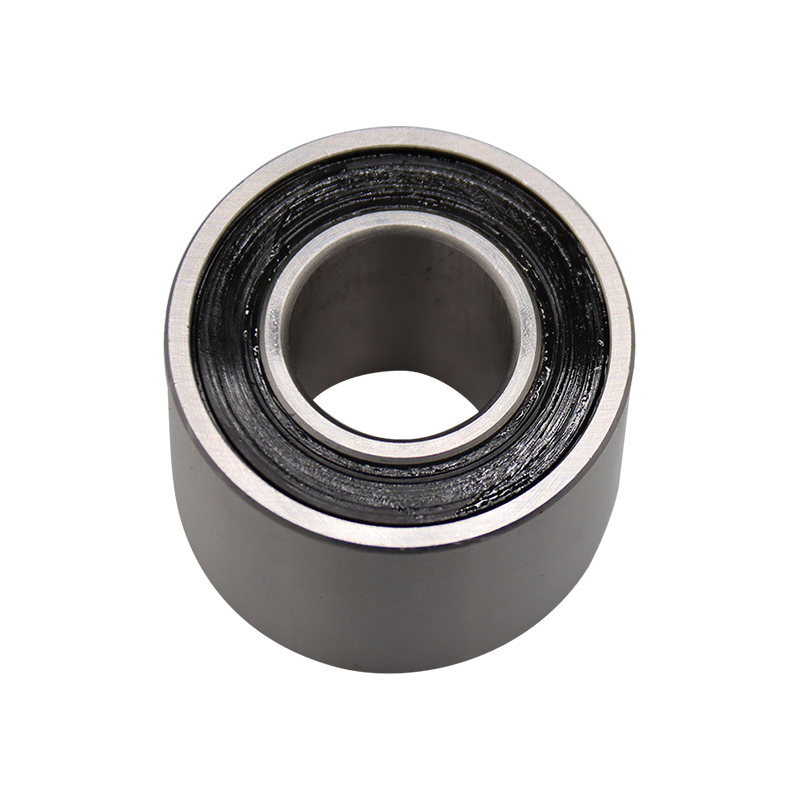

Dvojradové guľkové ložisko s kosouhlým kontaktom série 3000A-2Z je vysokovýkonné ložisko široko používané v elektromechanických zariadeniach, automobiloch a priemyselných strojoch. Táto séria ložísk má dvojradovú konštrukciu, znesie vyššie axiálne a radiálne zaťaženie a je vhodná na použitie pri vysokorýchlostnej prevádzke a podmienkach vysokého zaťaženia. Jeho uhlová kontaktná štruktúra umožňuje ložisku efektívne rozložiť napätie, znížiť trenie a zlepšiť životnosť pri zaťažení ložiska. Ložiská série 3000A-2Z sú vybavené aj protiprachovými krytmi (2Z), ktoré účinne zabraňujú vniknutiu nečistôt a nečistôt do vnútra ložísk a predlžujú ich životnosť. Okrem toho má toto ložisko vynikajúci výkon z hľadiska presnosti a tuhosti, vďaka čomu je vhodné pre vysoko presné aplikácie.

Odoslať dopyt

DVOJRADOVÝ · 30° KONTAKT · ZZ tienený

3000A-2Z Dvojradové guľkové ložiská s kosouhlým stykom

30° kontaktný uhol Kovové štíty ZZ vopred namazané

Dvojradové guľkové ložiská s kosouhlým stykom série 3000A-2Z sú navrhnuté pre aplikácie vyžadujúce vysokú axiálnu a radiálnu zaťažiteľnosť v rámci kompaktného axiálneho obalu. Dvojradová konfigurácia poskytuje obojsmernú axiálnu podporu pri zachovaní úzkej šírky v porovnaní s párovanými jednoradovými ložiskami. Kontaktný uhol 30° optimalizuje rovnováhu medzi axiálnou tuhosťou a radiálnou nosnosťou. Tieto ložiská sú vybavené 2Z kovovými štítmi na oboch stranách a poskytujú účinnú ochranu proti veľkým časticiam pri zachovaní nízkeho trecieho momentu. Ložiská sú predmazané vysokokvalitným lítiovým mazivom a ponúkajú bezúdržbovú prevádzku pre predĺžené servisné intervaly. Prevádzková teplota sa pohybuje od -30°C do 110°C. Typické aplikácie zahŕňajú čerpadlá, prevodovky, elektromotory a priemyselné stroje, kde je dôležitá priestorová efektivita a vysoká nosnosť.

Obojsmerná axiálna podpora

Dvojradová konfigurácia poskytuje axiálnu nosnosť v oboch smeroch, čím eliminuje potrebu párovaných jednoradových ložísk.

Optimalizovaný kontaktný uhol

30° kontaktný uhol delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

2Z tieniaci systém

Kovové štíty na oboch stranách poskytujú účinnú ochranu proti veľkým časticiam pri zachovaní nízkeho trecieho momentu.

Kompaktná axiálna šírka

Dizajn s úzkou šírkou vyhovuje obmedzeným axiálnym priestorom a zároveň poskytuje nosnosť dvoch jednoradových ložísk.

Technické špecifikácie

Priemer otvoru d 10 mm - 40 mm

Vonkajší priemer D 30 mm - 80 mm

Šírka B 14-28 mm

Kontaktný uhol 30° nominálny

Dynamické zaťaženie C 8,2 kN - 32,5 kN

Statické zaťaženie C0 5,6 kN - 22,8 kN

Obmedzená rýchlosť (mazivo) 6000 - 16000 ot./min

Typ tienenia 2Z (kovové štíty)

Presná trieda P0 / P5

Materiál klietky PA66 vystužený sklenenými vláknami

Aplikačné scenáre

Priemyselné čerpadlá

Odstredivé čerpadlá a objemové čerpadlá vyžadujúce obojsmernú axiálnu podporu.

Prevodovky

Podpora hriadeľa v redukčných pohonoch a systémoch prenosu sily s obmedzeným axiálnym priestorom.

Elektromotory

Podpora hriadeľa motora s ovládaním predpätia pre presné polohovanie rotora.

Poľnohospodárske stroje

Dopravníkové valce a hnacie hriadele v kombajnoch a traktoroch.

Technické otázky

Aký je rozdiel medzi tesnením 2Z a 2RS?

2Z označuje kovové štíty na oboch stranách, ktoré chránia pred veľkými časticami a poskytujú nízky trecí moment. 2RS označuje kontaktné gumové tesnenia na oboch stranách, ktoré poskytujú úplné utesnenie proti vlhkosti a nečistotám, ale s vyšším trecím momentom.

Ako nastavím predpätie pre ložiská 3000A-2Z?

Ložiská 3000A-2Z sa dodávajú s vnútorným nastavením predpätia optimalizovaným pre typické aplikácie. Špecifické požiadavky na predpätie konzultujte s výrobcom. Vo väčšine prípadov je ložisko navrhnuté pre štandardné predpätie bez potreby ďalšieho nastavovania.

Môžu ložiská 3000A-2Z vyrovnať nesúosovosť?

Ložiská s kosouhlým stykom majú obmedzenú schopnosť nesúososti. Maximálne odporúčané uhlové vychýlenie je menšie ako 0,05 stupňa. Pre aplikácie s nesúososťou zvážte súdkové ložiská alebo samonaklápacie guľkové ložiská.

Montáž

Aplikujte silu rovnomerne na namontovaný krúžok. Použite lis s vhodnými podpornými rukávmi. Nevyvíjajte silu cez valivé prvky.

Zváženie predpätia

Nadmerné predpätie môže spôsobiť prehriatie a predčasnú únavu. Dodržiavajte špecifikácie výrobcu pre uloženie krytu a hriadeľa.

Skladovanie

Skladujte v originálnom balení na suchom, čistom mieste so stabilnou teplotou. Vyhnite sa vystaveniu korozívnej atmosfére.

Mazanie

Predmazané na celý život. Nevyžaduje sa žiadne počiatočné mazanie. Pre drsné podmienky konzultujte s výrobcom možnosti domazania.

Označenie	Hlavné rozmery (mm)			Základná nosnosť (KN)		Obmedzená rýchlosť (ot./min.)		Hmotnosť
Označenie	d	D	B	Dynamický (Cr)	statické (Cor)	Namažte	Olej	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
