Séria 1600

Guličkové ložisko série 1600 s hlbokou drážkou je široko používané valivé ložisko. Má vlastnosti nízkeho trecieho odporu a vysokej rýchlosti a môže vydržať radiálne zaťaženie alebo kombinované radiálne a axiálne zaťaženie. Táto séria ložísk pozostáva z vonkajšieho krúžku, vnútorného krúžku, sady oceľových guľôčok a sady klietok. Existujú rôzne modely, ako napríklad 16011, 16012 atď., s vnútorným priemerom od 25 mm do 100 mm a vonkajšie priemery a hrúbky sa tiež líšia. Vďaka svojmu vynikajúcemu výkonu a širokému spektru aplikácií hrajú guľkové ložiská série 1600 dôležitú úlohu v strojárstve, automobiloch, výťahoch a iných priemyselných odvetviach.

Odoslať dopyt

Predstavenie produktu

Guľkové ložiská série 1600 využívajú dizajn s extra širokým prierezom, ktorý poskytuje vyššiu radiálnu nosnosť a lepšiu stabilitu hriadeľa ako štandardné ložiská s ľahkým prierezom s rovnakým otvorom. Priemery otvorov pokrývajú 10 mm až 50 mm, vonkajšie priemery 26 mm až 80 mm a šírky 8 mm až 18 mm, čo umožňuje, aby sa táto séria zmestila do puzdier, kde záleží na rozpätí zaťaženia viac ako na kompaktnosti. Výroba sa riadi hraničnými rozmermi ISO 15. Lisované oceľové klietky sú štandardné, polyamidové klietky sú ponúkané pre nízkohlučné polohy. Triedy vôle CN, C3 a C4 sú voliteľné vo fáze objednávky a otvorené, ZZ a 2RS varianty tesnenia zdieľajú rovnakú hraničnú platformu. Každá šarža sa dodáva so správami o rozmerových kontrolách a materiálovými certifikátmi.

Extra široká sekcia

Širšie krúžky zvyšujú radiálnu kapacitu a zlepšujú stabilitu hriadeľa pri nepretržitom zaťažení, pričom rozmery otvoru zostávajú nezmenené.

Jedna hraničná platforma

Varianty Open, ZZ a 2RS, ako aj triedy vôle majú rovnaké rozmery, takže jedna skupina dielov pokrýva niekoľko montážnych liniek.

Zamknuté parametre dávky

Nastavenia procesu sú fixné pre každý cyklus, pričom presnosť chodu sa udržiava v rámci dohodnutých tolerančných pásiem v rámci opakujúcich sa nákupných objednávok.

Inšpekčný balík

Záznamy o šaržiach, správy o rozmeroch a materiálové certifikáty cestujú s každou zásielkou na kontrolu a audity.

Referencia objednávky

Priemer otvoru 10 mm - 50 mm

Vonkajší priemer 26 mm - 80 mm

šírka 8 mm - 18 mm

Dynamická nosnosť 7,0 kN - 30,0 kN

Statické zaťaženie 3,8 kN - 18,5 kN

Možnosti klietky Lisovaná oceľ / polyamid

Odbavovacie triedy CN / C3 / C4

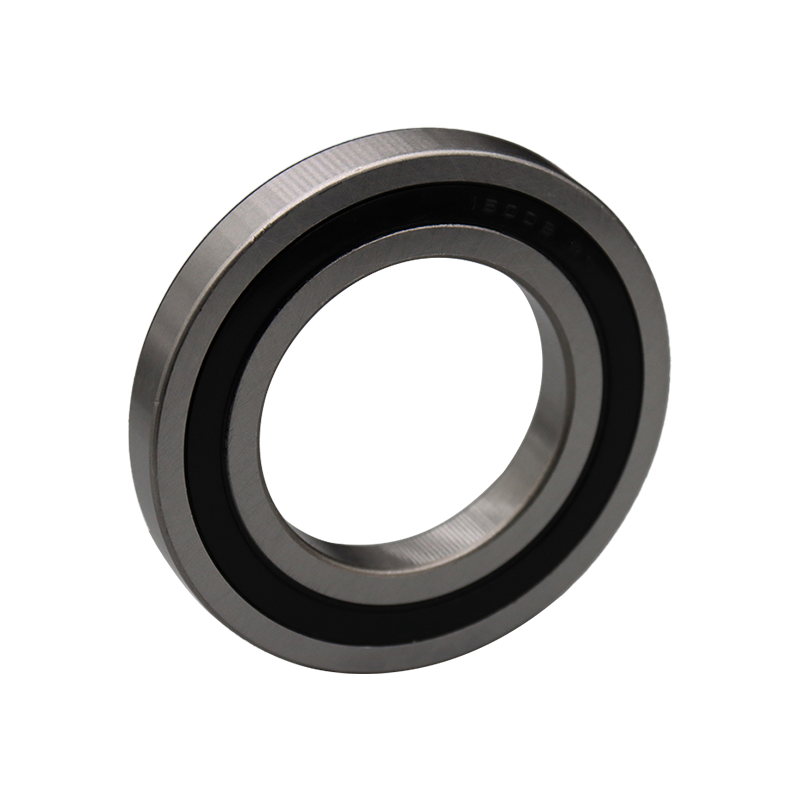

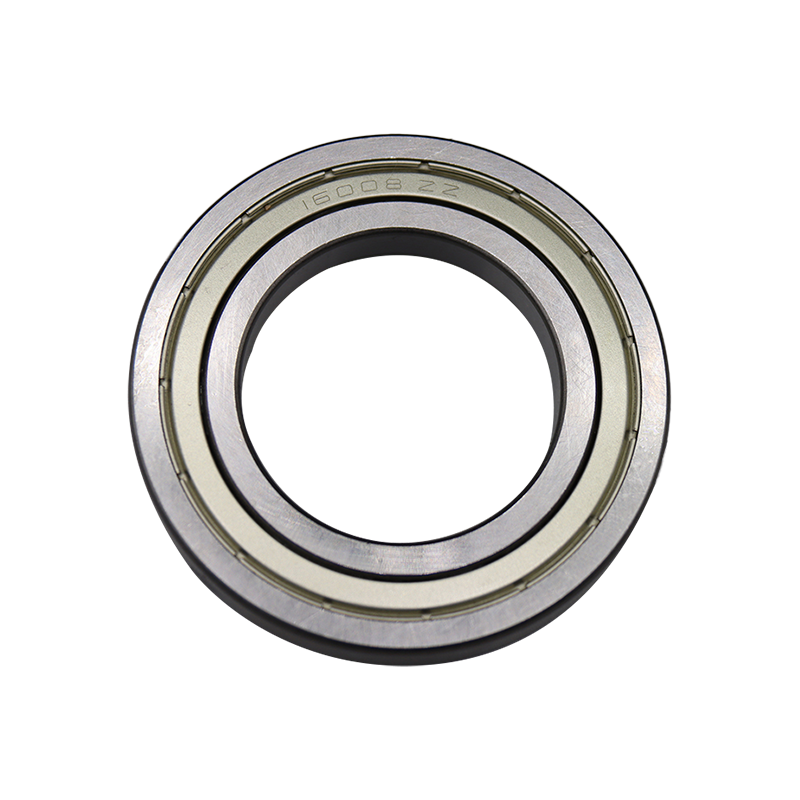

Varianty tesnenia Otvorené / ZZ / 2RS

Presné možnosti P0 / P6

Balenie Priemyselný kartón / veľkoobjemový zásobník

Kde je špecifikovaná séria

Priemyselné čerpadlá

Podpora hriadeľa v odstredivých a objemových čerpadlách, ktoré potrebujú dodatočnú radiálnu rezervu.

Prevodové redukcie

Ložiská vstupného a výstupného hriadeľa v ľahkých a stredných redukčných jednotkách s obmedzeným priestorom puzdra.

Elektromotory

Podpora rotora, kde širšia časť zlepšuje stabilitu pri nepretržitom zaťažení.

Dopravníkové systémy

Valivé ložiská v zariadeniach na manipuláciu s materiálom s miernymi radiálnymi požiadavkami.

Poľnohospodárske stroje

Polohy pohonu a voľnobehu v náradí vystavenom prachu a sezónnym teplotným výkyvom.

Textilné vybavenie

Valčeková podpora v spracovateľských strojoch, ktorá beží nepretržite stabilnou rýchlosťou.

Otázky kupujúcich

Ako je na tom séria 1600 v porovnaní so sériou 6200?

Séria 1600 má širšiu časť ako rad 6200 s rovnakým otvorom, čo poskytuje väčšiu radiálnu kapacitu a lepšiu stabilitu hriadeľa. Výber závisí od toho, či je limitujúcim faktorom priestor na bývanie alebo rozpätie nákladu.

Sú dostupné verzie C3?

Výpredaj C3 sa uchováva v polotovaroch pre bežné veľkosti a je potvrdený na riadkovú položku vo fáze objednávky. CN zostáva predvolenou triedou pre dostupnosť v plnej veľkosti.

Dajú sa v jednej objednávke kombinovať rôzne varianty tesnenia?

áno. Varianty Open, ZZ a 2RS zdieľajú hraničné rozmery, takže v jednej nákupnej objednávke sa môže objaviť niekoľko konfigurácií tesnenia, ktoré sú potvrdené na liste špecifikácií.

Aká dokumentácia sprevádza hromadné zásielky?

Hromadné zásielky zahŕňajú záznamy o číslach šarží, správy o rozmerových kontrolách a materiálové certifikáty. Dodatočné dokumenty potrebné pre vstupnú kontrolu je možné dohodnúť pri potvrdení objednávky.

Skladové a riadkové poznámky

Balenie integrity

Obaly zabraňujúce korózii udržiavajte utesnené, kým sa neobjavia na strane vedenia. Otvorené balenie nasáva vlhkosť počas teplotných cyklov a zanecháva škvrny, ktoré zlyhajú pri vstupnej kontrole.

Smer lisovania

Aplikujte silu na krúžok pri rušení. Zaťaženie prechádzajúce cez súpravu guľôčok zanecháva zárezy, ktoré sa vynoria ako hluk pri chode, keď zostava dosiahne prevádzkovú rýchlosť.

Kontrola stavu vývrtu

Pred montážou skontrolujte kruhovitosť a povrchovú úpravu. Úlomky a otrepy menia efektívne rušenie a skracujú životnosť v nepretržitých prevádzkových polohách.

Mazanie otvoreného variantu

Prispôsobte viskozitu základného oleja rýchlosti a teplote. Utesnené varianty sa dodávajú vopred naplnené a nevyžadujú žiadne predmontážne mazanie.

Séria 1600 extra široká priemyselný dodávateľský program sledovateľnosť šarže

Označenie ložiska	Rozmer (mm)				Základná nosnosť (kN)		Hodnoty rýchlosti (ot./min.)		Hmotnosť
Označenie ložiska	d	D	B	rs min	Cr	Cor	Namažte	Olej	(kg)
16001	12	28	7	0.3	5.1	2.39	26000	30000	0.019
16002	15	32	8	0.3	5.6	2.83	22000	26000	0.025
16003	17	35	8	0.3	6.8	3.35	20000	24000	0.032
16004	20	42	8	0.3	7.9	4.5	18000	21000	0.051
16005	25	47	8	0.3	8.35	5.1	15000	18000	0.06
16006	30	55	9	0.3	11.2	7.35	13000	15000	0.091
16007	35	62	9	0.3	11.7	8.2	12000	14000	0.11
16008	40	68	9	0.3	12.6	9.65	10000	12000	0.125
16009	45	75	10	0.6	12.9	10.5	9000	11000	0.171
16010	50	80	10	0.6	13.2	11.3	8400	9800	0.18
16011	55	90	11	0.6	18.6	15.3	7700	9000	0.258
16012	60	95	11	0.6	20	17.5	7000	8300	0.283
16013	65	100	11	0.6	20.5	18.7	6500	7700	0.307
16014	70	110	13	0.6	24.4	22.6	6100	7100	0.441
16015	75	115	13	0.6	25	24	5700	6700	0.464
16016	80	125	14	0.6	25.4	25.1	5300	6200	0.597
16017	85	130	14	0.6	25.9	26.2	5000	5900	0.626
16018	90	140	16	1	33.5	33.5	4700	5600	0.848
16019	95	145	16	1	34.5	35	4500	5300	0.885
16020	100	150	16	1	35	36.5	4200	5000	0.91
16021	105	160	18	1	52	50.5	4000	4700	1.2
16022	110	170	19	1	57.5	56.5	3800	4500	1.46
16024	120	180	19	1	63	63.5	3500	4100	1.56
16026	130	200	22	1.1	80	79.5	3200	3800	2.31
16028	140	210	22	1.1	82	85	3000	3500	2.45
16030	150	225	24	1.1	96.5	101	2800	3200	3.07
16032	160	240	25	1.5	99	108	2600	3000	3.64
16034	170	260	28	1.5	119	128	2400	2800	4.93
16036	180	280	31	2	117	134	2300	2700	6.49
16038	190	290	31	2	134	156	2100	2500	6.77
16040	200	310	34	2	142	160	2000	2400	8.68
