Koncové ložisko SQD Series Series Series Series je vysoko výkonný komponent mechanického pripojenia, ktorý sa bežne používa v letectve, automobiloch a priemyselných zariadeniach. Sú vyrobené z materiálov odolných voči opotrebeniu, majú vynikajúcu odolnosť proti korózii a odolnosť proti únave a dokážu udržiavať stabilný pracovný výkon pri vysokom zaťažení a extrémnom prostredí. Konštrukčné prvky série SQD zahŕňajú flexibilné schopnosti rotácie a ľahko nainštalovateľné štruktúry, ktoré im umožňujú efektívne prenášať a vysielať silu v rôznych aplikáciách. Tento dizajn guľôčkového kĺbu umožňuje voľný pohyb vo viacerých smeroch, aby vyhovoval rôznym športovým potrebám. Produkty série SQD navyše prichádzajú v širokej škále veľkostí, aby vyhovovali potrebám rôznych zariadení, čo zaisťuje celkovú spoľahlivosť a životnosť systému. Či už v robotike, hydraulických systémoch alebo iných mechanických zariadeniach, koncové ložiská SQD Series Ball Soint Rod koncovej tyče sú kľúčovými komponentmi na zabezpečenie efektívnej a stabilnej prevádzky. .
Parametre produktu

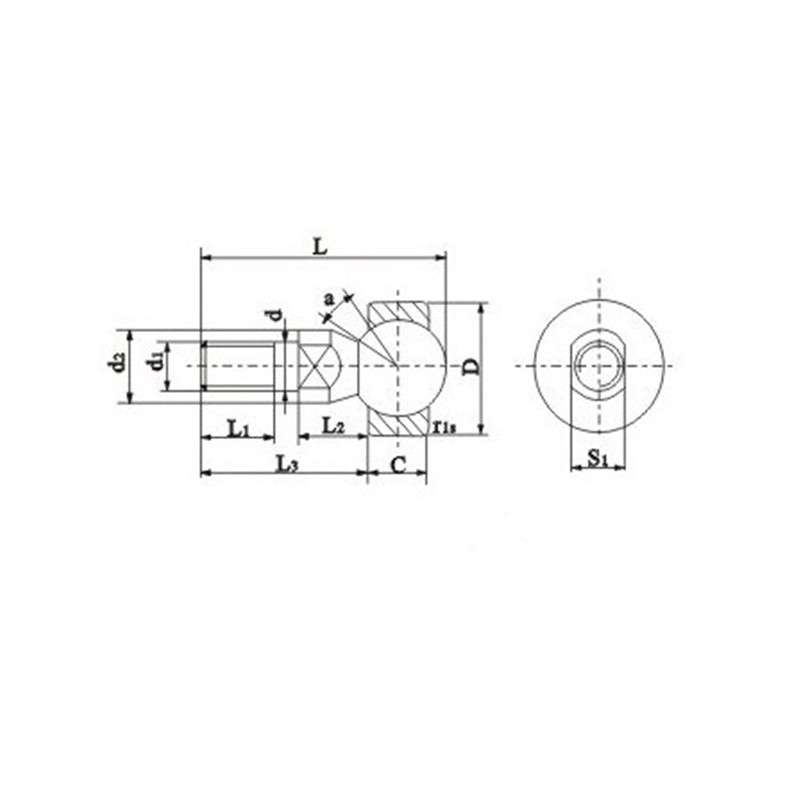

| Označenie | Rozmery （mm） | Statické hodnotenie zaťaženia (KN) | Váha (kg) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | d2 | l1 | L2 | L3 | L | S1 | C | D | rs | α ° ≈ | |||
| SQD5 | M5 | 9 | 8 | 8 | 19 | 27.5 | 7 | 6 | 16 | 0.3 | 25 | 2 | 0.014 |
| Sqd6 | M6 | 10 | 11 | 8.8 | 23.8 | 33.5 | 8 | 6.75 | 18 | 0.3 | 25 | 3.2 | 0.021 |
| SQD8 | M8 | 12 | 12 | 11.6 | 28.6 | 41 | 10 | 9 | 22 | 0.3 | 25 | 5.7 | 0.042 |
| SQD10 | M10 × 1,25 | 14 | 15 | 14.2 | 34.2 | 49 | 11 | 10.5 | 26 | 0.3 | 25 | 9.2 | 0.067 |
| SQD12 | M12 × 1,25 | 17 | 17 | 15.1 | 38.1 | 55.1 | Je | 12 | 30 | 0.5 | 25 | 14 | 0.108 |
| SQD14 | M14 × 1,5 | 19 | 22 | 16.8 | 51.3 | 70.7 | 17 | 13.5 | 34 | 0.5 | 20 | 19 | 0.167 |
| SQD16 | M16 × 1,5 | 22 | 23 | 18 | 54.5 | 76.3 | 19 | 15 | 38 | 0.5 | 20 | 26 | 0.238 |
