LME..UU..AJ séria nastaviteľné lineárne guľkové ložiská sú inovatívne komponenty navrhnuté špeciálne pre aplikácie s vysokou presnosťou pohybu. Používa vysoko kvalitnú oceľ a pokročilú technológiu povrchovej úpravy na zabezpečenie odolnosti proti opotrebovaniu a životnosti. Táto séria výrobkov má nastaviteľný konštrukčný dizajn a používatelia môžu nastaviť vôľu ložísk podľa špecifických potrieb, čím sa dosiahne lepšia prevádzková presnosť a stabilita. LME..UU..ložiská série AJ sú široko používané v automatizačných zariadeniach, mechanickom spracovaní, 3D tlači a iných oblastiach a môžu účinne znížiť trenie a zlepšiť efektivitu pohybu. Okrem toho je spôsob inštalácie tejto série jednoduchý a prispôsobivosť je silná, vďaka čomu je pre používateľov pohodlné rýchlo vymeniť rôzne zariadenia. Či už v prevádzkovom prostredí s vysokým zaťažením alebo vysokou rýchlosťou, LME..UU..Séria AJ si dokáže udržať vynikajúci výkon a stať sa dôležitou súčasťou modernej priemyselnej automatizácie.
LME..UU..AJ nastaviteľné lineárne ložiská sú navrhnuté tak, aby poskytovali riadenú vnútornú vôľu, ktorá je rozhodujúca pre aplikácie vyžadujúce vysokú presnosť a tuhosť. Táto séria sa zaoberá výzvou riadenia potenciálnych rozmerových variácií hriadeľov a krytov, čo môže viesť k zníženiu výkonu systému. Integráciou štrbinového vonkajšieho krúžku s nastavovacou skrutkou umožňujú tieto lineárne guľkové ložiská presné nastavenie predpätia alebo vôle, čím zabezpečujú optimálny lineárny pohyb a minimalizujú vibrácie.
Nastaviteľné lineárne guľkové ložiská sú vhodné pre aplikácie, ktoré vyžadujú vysokú presnosť a riadenú vôľu. Medzi kľúčové oblasti použitia patria
Štandardné LME..ložiská UU sú vyrábané v špecifickom rozsahu vôle, ktorý nemusí byť vždy optimálny pre každú aplikáciu, najmä pri riešení zmien priemeru hriadeľa. Naproti tomu LME..UU..Séria AJ poskytuje možnosť manuálneho nastavenia vôle po inštalácii. Táto funkcia umožňuje inžinierom eliminovať hru, dosiahnuť ľahké predpätie a výrazne zvýšiť tuhosť systému a presnosť polohy. Podrobné porovnanie na základe vašich špecifických požiadaviek na náklad a cestovanie nájdete v našom technickom tíme.
Nežiaduce vibrácie alebo chvenie často vyplývajú z nadmernej vôle medzi lineárnym ložiskom a hriadeľom. LME..UU..Séria AJ priamo rieši tento problém tým, že umožňuje presné nastavenie vôle. Postupným uťahovaním nastavovacej skrutky môžete znížiť vôľu na minimum alebo dokonca zaviesť mierne predpätie, ktoré absorbuje vibrácie a vedie k plynulejšiemu, konzistentnejšiemu lineárnemu pohybu. Správne nastavenie závisí od konkrétneho zaťaženia, rýchlosti a podmienok prostredia vašej aplikácie. Naši inžinieri môžu poskytnúť bezplatnú analýzu, ktorá vám pomôže určiť optimálne nastavenie predpätia.

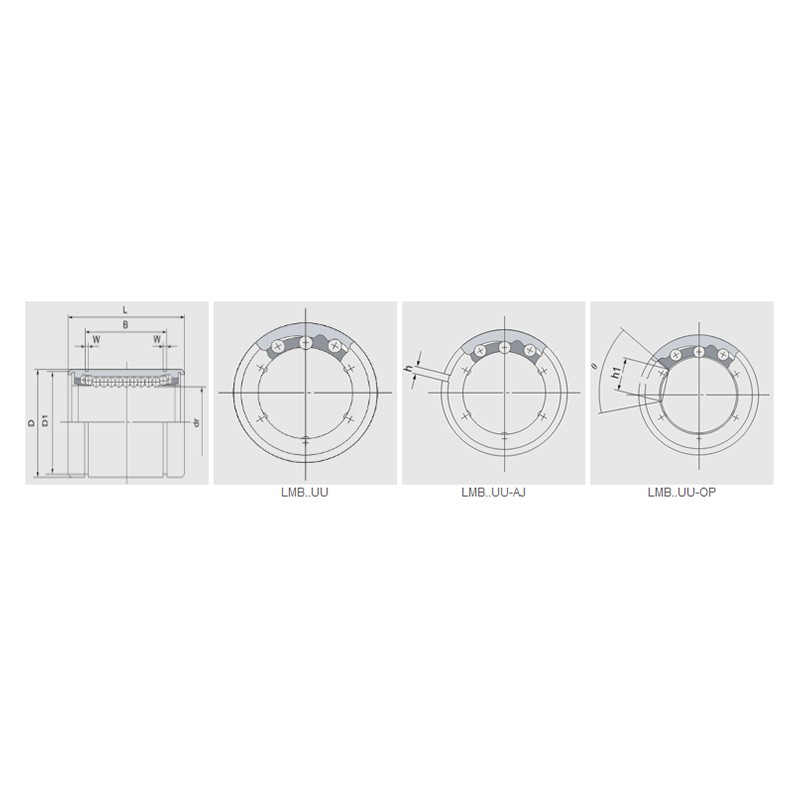

Parametre produktu
| Živicový držiak | Menovitý priemer hriadeľa | dr | Hlavné rozmery a tolerancia | Excentricita | Radiálna vôľa (Max) | Základné hodnotenie zaťaženia (kN) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LME...UU | Guľový okruh | Hmotnosť (kg) | LME...UU-AJ | Guľový okruh | Hmotnosť | LME...UU-OP | Guľový okruh | Hmotnosť (kg) | mm | mm | Tolerancia | Tolerancia | D mm | Tolerancia(μm) | L mm | Tolerancia(μm) | B mm | Tolerancia(μm) | W(mm) | D1(mm) | h(mm) | h1(mm) | ♪ | Dynamický | Statický | ||
| LME3 | 4 | 1.35 | — | — | — | — | — | — | 3 | 3 | — | 8/0 | 7 | 0/-8 | 10 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 69 | 105 |
| LME4 | 4 | 1.9 | — | — | — | — | — | — | 4 | 4 | — | 8/0 | 8 | 0/-8 | 12 | 0/-120 | — | — | — | — | — | — | — | 10 | -3 | 88 | 127 |
| LME5UU | 4 | 11 | LME5UU-AJ | 4 | 10 | — | — | — | 5 | 5 | — | 8/0 | 12 | 0/-8 | 22 | 0/-200 | 14.5 | 0/-200 | 1.1 | 11.5 | 1 | — | — | 12 | -3 | 206 | 265 |
| LME8UU | 4 | 20 | LME8UU-AJ | 4 | 19.5 | — | — | — | 8 | 8 | — | 8/0 | 16 | 0/-8 | 25 | 0/-200 | 16.5 | 0/-200 | 1.1 | 15.2 | 1 | — | — | 12 | -3 | 265 | 402 |
| LME10UU | 4 | 29.5 | LME10UU-AJ | 4 | 29 | LME10UU-OP | 3 | 23 | 10 | 10 | — | 8/0 | 19 | 0/-9 | 29 | 0/-200 | 22 | 0/-200 | 1.3 | 18 | 1 | 6.8 | 80° | 12 | -4 | 372 | 549 |
| LME12UU | 4 | 41 | LME12UU-AJ | 4 | 40 | LME12UU-OP | 3 | 32 | 12 | 12 | — | 8/0 | 22 | 0/-9 | 32 | 0/-200 | 22.9 | 0/-200 | 1.3 | 21 | 1.5 | 7.5 | 78° | 12 | -4 | 510 | 784 |
| LME16UU | 5 | 57 | LME16UU-AJ | 5 | 56 | LME16UU-OP | 4 | 44 | 16 | 16 | — | 9/-1 | 26 | 0/-9 | 36 | 0/-200 | 24.9 | 0/-200 | 1.3 | 24.9 | 1.5 | 10 | 78° | 12 | -4 | 578 | 892 |
| LME20UU | 5 | 91 | LME20UU-AJ | 5 | 90 | LME20UU-OP | 4 | 75 | 20 | 20 | — | 9/-1 | 32 | 0/-11 | 45 | 0/-200 | 31.5 | 0/-200 | 1.6 | 30.3 | 2 | 10 | 60° | 15 | -6 | 862 | 1370 |
| LME25UU | 6 | 215 | LME25UU-AJ | 6 | 212 | LME25UU-OP | 5 | 181 | 25 | 25 | — | 11/-1 | 40 | 0/-11 | 58 | 0/-300 | 44.1 | 0/-300 | 1.85 | 37.5 | 2 | 12.5 | 60° | 15 | -6 | 980 | 1570 |
| LME30UU | 6 | 325 | LME30UU-AJ | 6 | 320 | LME30UU-OP | 5 | 272 | 30 | 30 | — | 11/-1 | 47 | 0/-11 | 68 | 0/-300 | 52.1 | 0/-300 | 1.85 | 44.5 | 2 | 12.5 | 50° | 15 | -8 | 1570 | 2740 |
| LME40UU | 6 | 705 | LME40UU-AJ | 6 | 694 | LME40UU-OP | 5 | 600 | 40 | 40 | — | 13/-2 | 62 | 0/-13 | 80 | 0/-300 | 60.6 | 0/-300 | 2.15 | 59 | 3 | 16.8 | 50° | 17 | -8 | 2160 | 4020 |
| LME50UU | 6 | 1130 | LME50UU-AJ | 6 | 1110 | LME50UU-OP | 5 | 970 | 50 | 50 | — | 13/-2 | 75 | 0/-13 | 100 | 0/-300 | 77.6 | 0/-300 | 2.65 | 72 | 3 | 21 | 50° | 17 | -13 | 3820 | 7940 |
| LME60UU | 6 | 250 | LME60UU-AJ | 6 | 20 | LME60UU-OP | 5 | 1580 | 60 | 60 | — | 13/-2 | 90 | 0/-15 | 125 | 0/-400 | 101.7 | 0-400 | 3.15 | 86.5 | 3 | 27.2 | 54° | 20 | -13 | 4700 | 9800 |
