Ložisko valca na ihly: Dizajn a aplikácie

Valcové ložiská sú špecializovaným typom ložiska valca, ktorý je známy svojou kapacitou vysokej zaťaženia v kompaktnom dizajne. Používajú dlhé, tenké valcové valčeky (ihly) s pomerom s vysokým dĺžkou k priemeru, vďaka čomu sú ideálne pre aplikácie s obmedzeným radiálnym priestorom. Tento článok skúma použitie ihlových ložísk a kľúčových aspektov dizajnu ložiska ihly vrátane porovnania výkonu s inými typmi ložiska.

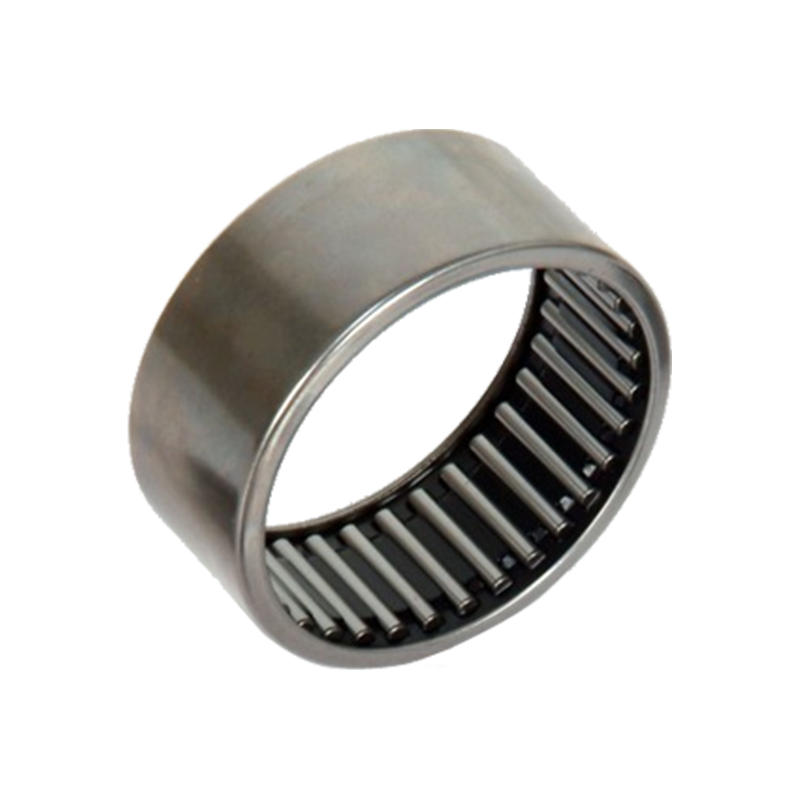

BK séria ihlových ložísk

Používanie ihly

Ložiská ihlových valcov sa široko používajú v odvetviach, kde sú kritické obmedzenia priestorov a vysoké požiadavky na zaťaženie. Niektoré bežné aplikácie zahŕňajú:

Automobilové prevody: Používa sa v prevodovkách, zostavách spojky a diferenciálnych systémov kvôli ich schopnosti zvládnuť vysoké radiálne zaťaženie v tesných priestoroch.

Aerospace a obrana: Zamestnané v lietadlách, podvozku a rotorových systémoch pre ich trvanlivosť a ľahké vlastnosti.

Priemyselné stroje: Nachádza sa v tlačiarní, textilných strojoch a robotikách, kde je nevyhnutná presnosť a kompaktnosť.

Lekárske vybavenie: Používa sa v zobrazovacích zariadeniach a chirurgických nástrojoch kvôli ich hladkej prevádzke a spoľahlivosti.

Porovnanie výkonu: Ložiská ihly vs. guľôčkové ložiská

Ložiská ihly prekonávajú guľôčkové ložiská v zaťažení a efektívnosť priestoru, ale sú menej vhodné pre vysokorýchlostné aplikácie.

Dizajn na ložisku

Konštrukcia ložísk valcových ihiel sa zameriava na maximalizáciu kapacity zaťaženia a zároveň minimalizuje priestor. Kľúčové úvahy o návrhu zahŕňajú:

1. Geometria valca
Ihlové valčeky majú dĺžku 3-10-násobok svojho priemeru, čo umožňuje vyššie rozdelenie zaťaženia.
Presné brúsenie zaisťuje rovnomerný kontakt s pretekárskymi cestami, čím sa znižuje koncentrácie stresu.

2. Konfigurácie klietky a pretekov
Navrhované ložiská ihly: Obsahujú tenký vonkajší krúžok, ktorý je ideálny pre ľahké aplikácie.
Ložiská na obrobené krúžky: Majte pevné vnútorné/vonkajšie krúžky na vysoké použitie.

Cage vs. úplný doplnok:
Návrhy klietok znižujú trenie a umožňujú vyššie rýchlosti.
Dizajn úplného komplexu (bez klietky) maximalizujte kapacitu zaťaženia, ale obmedzenú rýchlosť.

3. Výber materiálu
Štandard: Chrome Steel (SAE 52100) pre všeobecné aplikácie.
Vysoko výkonná: Keramická alebo nehrdzavejúca oceľ pre korozívne alebo extrémne teplotné prostredia.

4. Mazanie a tesnenie
Na zníženie opotrebenia je rozhodujúce mazanie mastnoty alebo oleja.
Integrované tesnenia alebo štíty bránia kontaminácii v drsnom prostredí.
