Séria 33200 zúžené ložiská sú typ ložiska bežne používané v aplikáciách s vysokou presnosťou a vysoko presné. Tento druh ložiska pozostáva z vnútorného krúžku, vonkajšieho krúžku, valčekov a klietok a má vynikajúcu kapacitu nosenia a odolnosť proti opotrebeniu. Jeho dizajn umožňuje ložiskom vydržať radiálne a axiálne zaťaženie počas prevádzky a je vhodný na použitie v automobiloch, strojárskych strojoch, železniciach a iných poliach. Zúžené valčeky série 33200 poskytujú väčšiu kontaktnú plochu, čím sa zlepšuje kapacita nosenia a prevádzková stabilita. Táto séria ložísk je zvyčajne vyrobená z vysoko kvalitnej zliatinovej ocele a má vynikajúcu odolnosť proti tepla a odolnosti proti korózii, čím sa zabezpečuje ich spoľahlivosť v drsnom pracovnom prostredí. Okrem toho štandardizovaný dizajn ložísk série 33200 uľahčuje výmenu a údržbu a znižuje náklady na využitie.
Ten Zužité valčekové ložisko série 33200 je vysoko výkonný, vysoko presný valcujúci ložisko vhodné pre rôzne priemyselné a mechanické aplikácie. Jeho konštrukcia kombinuje radiálnu a axiálnu zaťaženie, aby odolala vysokému zaťaženiu a dosiahla hladkú prevádzku. Táto séria ložísk sa bežne používa v automobilovom priemysle, priemyselnom vybavení, leteckom, energii a ďalších oblastiach.
1. Super zaťaženie kapacity
Optimalizovaný dizajn kontaktu valca a RIB zlepšuje rovnomernosť distribúcie záťaže a zvyšuje kapacitu dynamickej zaťaženia o 20% v porovnaní so štandardnými ložiskami.
Vhodné pre prostredie nárazu a vibrácií (napríklad banské stroje, ťažké nákladné vozidlá).
2. Rozšírená životnosť
Špeciálny proces tepelného spracovania (technológia uhlíka) zvyšuje tvrdosť povrchu (HRC 60) a zvyšuje únavovú životnosť o 30%.
Možnosti náteru odolného voči hrdzu (ako je fosfát alebo pokovovanie zinku) sú vhodné pre vlhké alebo korozívne prostredie.
3. Presná prevádzka a nízka spotreba energie
Presnosť úrovne ISO P5 (voliteľná P4) znižuje stratu trenia a pomáha zariadenia šetriť energiu až o 15%.
Nastaviteľné predpätie, aby sa splnili požiadavky na vysokú presnú prenos (napríklad vretená strojov).
4. Multifunkčná adaptabilita
Poskytnite imperiálne a metrické veľkosti (napríklad 33205, 33206, 33212 atď.), Kompatibilné s hlavnými značkami a vymeniteľnými modelmi.
Podporte prispôsobenie (tesnenia, tuk, materiály).
Uplatňovanie
Automobilový priemysel: Používa sa na automobilové diferenciály, prevodovky, motory atď.
Priemyselné stroje: napríklad obrábacie náradie, dopravné pásy, čerpadlá, ventilátory atď.
Energetické vybavenie: napríklad generátory, turbíny, kompresory atď.
Aerospace: Používa sa pre kľúčové komponenty, ako sú motory lietadiel a podvozky.
Domáce spotrebiče: napríklad práčky, chladničky, klimatizačné zariadenia atď.
Parametre produktu

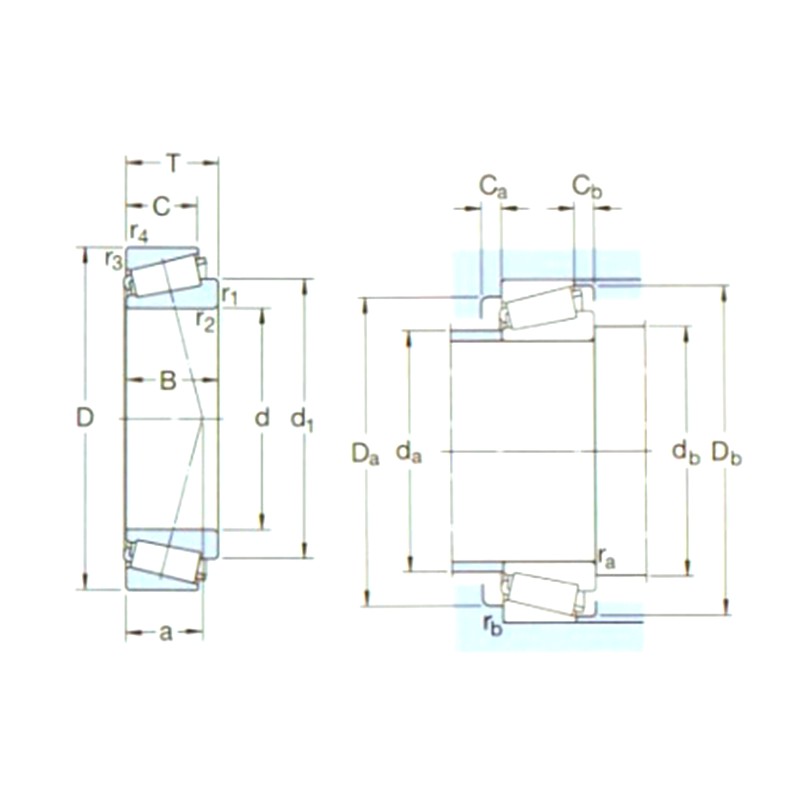

| Označenie | Hlavné rozmery （mm） | Hodnotenie základného zaťaženia （kN） | Pluk | Hodnotenia rýchlosti （otáčky） | Váha (kg) | ISO335 | Rozmery （mm） | Podpora a rozmery filetov （mm） | Hodnota | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | D | B | DYC (CR) | STC (COR) | Rýchlosť | Obmedzovacia rýchlosť | Rozmery (Abma) | d | D1 ～ | B | C | R1,2 (min) | R3,4 (min) | a | da (max) | db (min) | Da (min) | Da (max) | Db (min) | CA (min) | CB (min) | RA (max) | rb (max) | e | Y | Jo | |||
| 33205/q | 25 | 52 | 22 | 54 | 56 | 6 | 10000 | 13000 | 0,23 | 2De | 25 | 38,6 | 22 | 18 | 1 | 1 | 14 | 30 | 31 | 43 | 46 | 49 | 4 | 4 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33206/q | 30 | 62 | 25 | 75 | 76,5 | 8,5 | 8500 | 11000 | 0,37 | 2De | 30 | 45,8 | 25 | 19,5 | 1 | 1 | 16 | 36 | 36 | 53 | 56 | 59 | 5 | 5,5 | 1 | 1 | 0,35 | 1,7 | 0,9 |
| 33208/qCl7c | 40 | 80 | 32 | 120 | 132 | 15 | 6300 | 8500 | 0,77 | 2De | 40 | 59,7 | 32 | 25 | 1,5 | 1,5 | 21 | 47 | 47 | 67 | 73 | 76 | 5 | 7 | 1,5 | 1,5 | 0,35 | 1,7 | 0,9 |
| 33209/q | 45 | 85 | 32 | 108 | 143 | 16,3 | 5300 | 7500 | 0,82 | 3de | 45 | 65,2 | 32 | 25 | 1,5 | 1,5 | 22 | 52 | 52 | 72 | 78 | 81 | 5 | 7 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33210/q | 50 | 90 | 32 | 114 | 160 | 18,3 | 5000 | 7000 | 0,90 | 3de | 50 | 70,7 | 32 | 24,5 | 1,5 | 1,5 | 23 | 57 | 57 | 77 | 83 | 87 | 5 | 7,5 | 1,5 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33211/q | 55 | 100 | 35 | 138 | 190 | 21,6 | 4500 | 6300 | 1,20 | 3de | 55 | 77,6 | 35 | 27 | 2 | 1,5 | 25 | 63 | 64 | 85 | 93 | 96 | 6 | 8 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33212/q | 60 | 110 | 38 | 168 | 236 | 26,5 | 4000 | 6000 | 1,60 | 3EEEEEEEEE | 60 | 85,3 | 38 | 29 | 2 | 1,5 | 27 | 69 | 68 | 93 | 103 | 105 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2,05 | 3EE | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33213tn9/q | 65 | 120 | 41 | 194 | 270 | 30,5 | 3800 | 5300 | 2,05 | 3EE | 65 | 92,1 | 41 | 32 | 2 | 1,5 | 29 | 75 | 74 | 102 | 113 | 115 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33214/q | 70 | 125 | 41 | 201 | 285 | 32,5 | 3600 | 5000 | 2,10 | 3EE | 70 | 97,2 | 41 | 32 | 2 | 1,5 | 30 | 79 | 78 | 107 | 115 | 120 | 6 | 9 | 2 | 1,5 | 0,4 | 1,5 | 0,8 |
| 33215/q | 75 | 130 | 41 | 209 | 300 | 34 | 3400 | 4800 | 2,25 | 3EE | 75 | 102 | 41 | 31 | 2 | 1,5 | 32 | 84 | 84 | 111 | 122 | 125 | 6 | 10 | 2 | 1,5 | 0,43 | 1,4 | 0,8 |
| 33216/q | 80 | 140 | 46 | 251 | 375 | 41,5 | 3200 | 4500 | 2,90 | 3EE | 80 | 110 | 46 | 35 | 2,5 | 2 | 35 | 89 | 90 | 119 | 130 | 135 | 7 | 11 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33217/q | 85 | 150 | 49 | 286 | 430 | 48 | 3000 | 4300 | 3,70 | 3EE | 85 | 117 | 49 | 37 | 2,5 | 2 | 37 | 96 | 95 | 128 | 140 | 144 | 7 | 12 | 2 | 2 | 0,43 | 1,4 | 0,8 |
| 33219 | 95 | 170 | 58 | 374 | 560 | 62 | 2600 | 3800 | 5,50 | 3fe | 95 | 132 | 58 | 44 | 3 | 2,5 | 42 | 107 | 107 | 144 | 158 | 163 | 9 | 14 | 2,5 | 2 | 0,40 | 1,5 | 0,8 |
| 33220 | 100 | 180 | 63 | 429 | 655 | 71 | 2400 | 3600 | 6,95 | 3fe | 100 | 139 | 63 | 48 | 3 | 2,5 | 43 | 112 | 112 | 151 | 168 | 172 | 10 | 15 | 2,5 | 2 | 0,4 | 1,5 | 0,8 |
| 30332J2 | 160 | 340 | 75 | 913 | 1180 | 114 | 1500 | 2000 | 29,0 | 2 GB | 160 | 233 | 68 | 58 | 5 | 4 | 61 | 201 | 180 | 290 | 323 | 310 | 9 | 17 | 4 | 3 | 0,35 | 1,7 | 0,9 |
